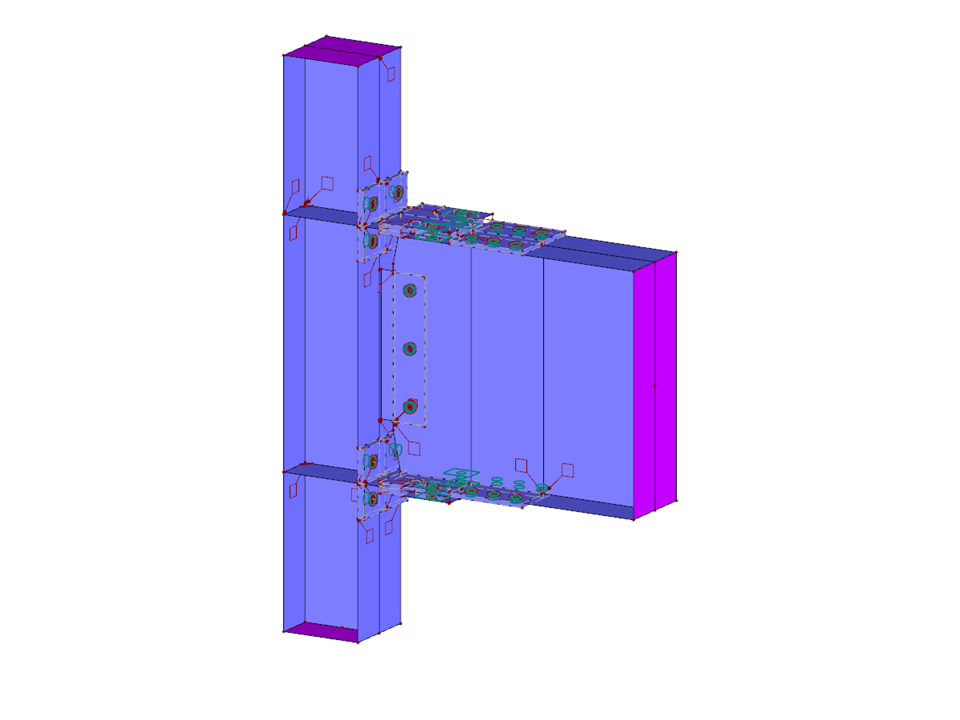

Collegamento Simpson Strong-Tie a momento.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rfs). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere il breve video tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.
Il modello è stato creato dal team tecnico di Dlubal Latam.
Collegamento del momento
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 505 |
| Numero di linee | 582 |
| Numero di aste | 32 |
| Numero di superfici | 321 |
| Numero di solidi | 29 |
| Peso totale | 0,182 t |
| Dimensioni | 0.942 x 0.200 x 1.392 m |
| Versione del programma | 5.26.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
