O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs ou *.rf6). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

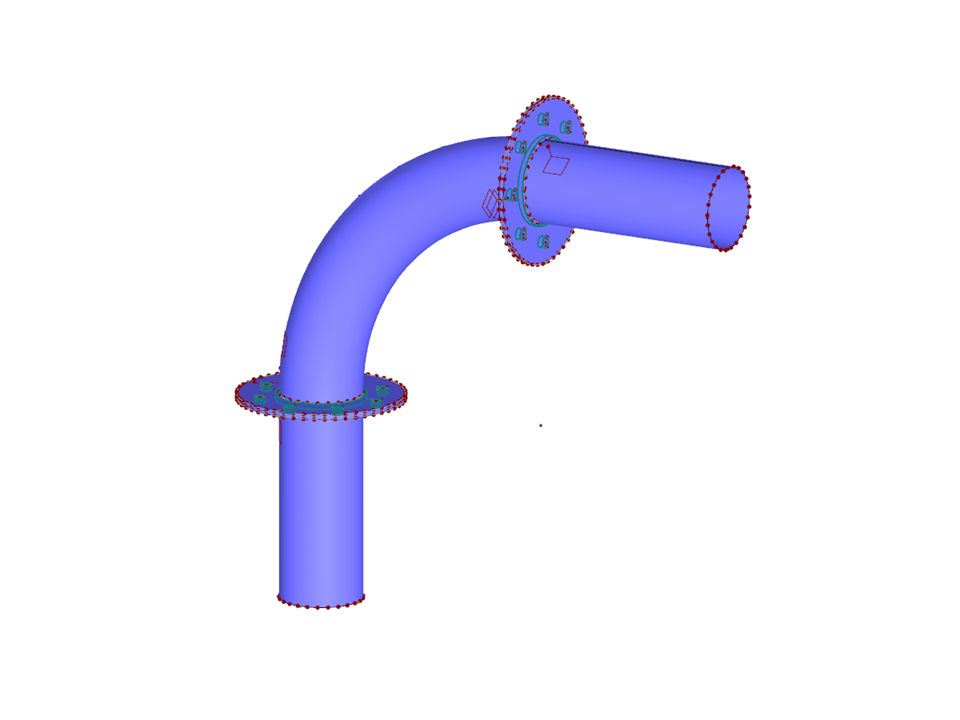

Ligação de flange e cotovelo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 81 |
| Número de linhas | 81 |
| Número de barras | 16 |
| Número de superfícies | 59 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 0,884 t |
| Dimensões | 2,625 x 2,600 x 0,800 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
