Modelo criado pela equipa técnica da Dlubal Latam. O modelo também pode estar disponível como bloco parametrizado na página web da Dlubal Latam.

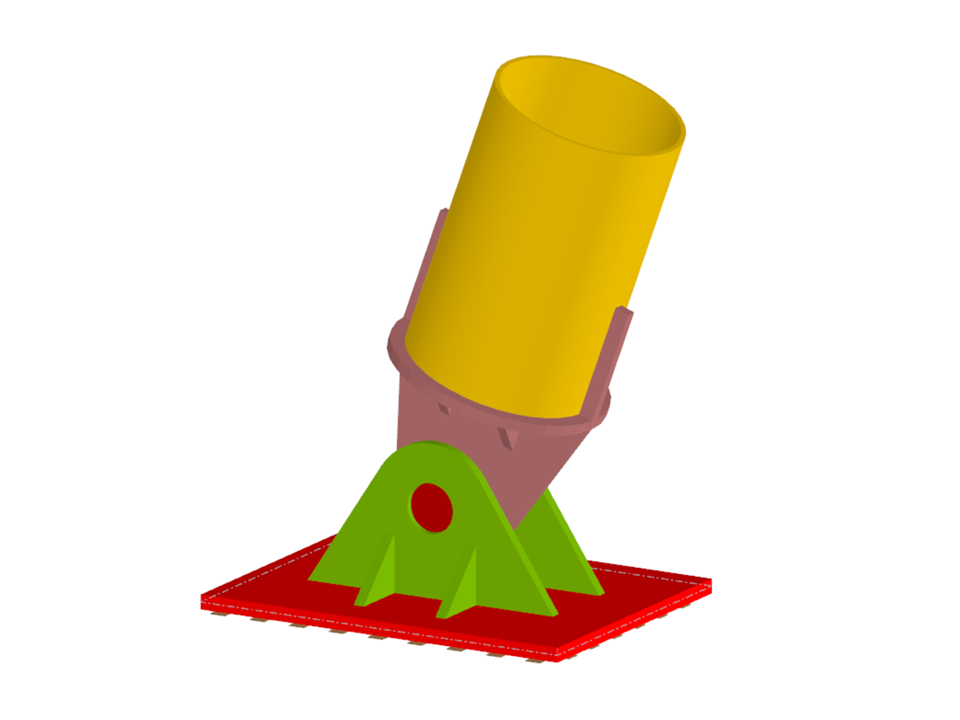

Apoio articulado de um pilar de aço
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 68 |
| Número de linhas | 54 |
| Número de barras | 1 |
| Número de superfícies | 20 |
| Peso total | 0,299 t |
| Dimensões | 1,037 x 0,692 x 1,229 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
