Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.

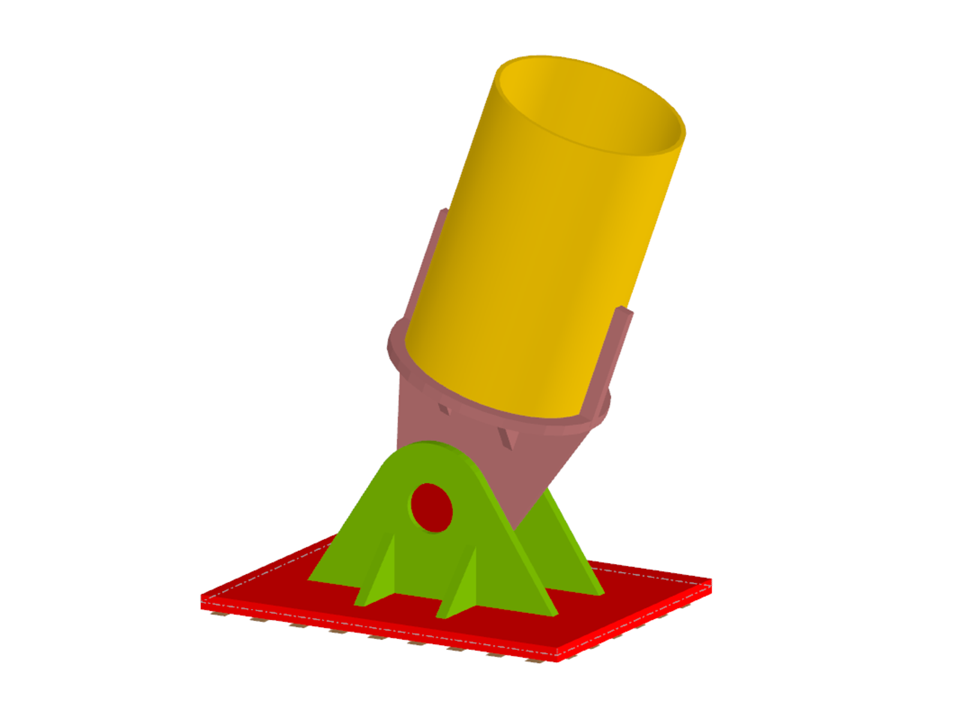

Kloubové uložení ocelového sloupu
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 68 |
| Počet linií | 54 |
| Počet prutů | 1 |
| Počet ploch | 20 |
| Celková hmotnost | 0,299 t |
| Rozměry | 1,037 x 0,692 x 1,229 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
