Manual online do RFEM | 4.4 Superfícies
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

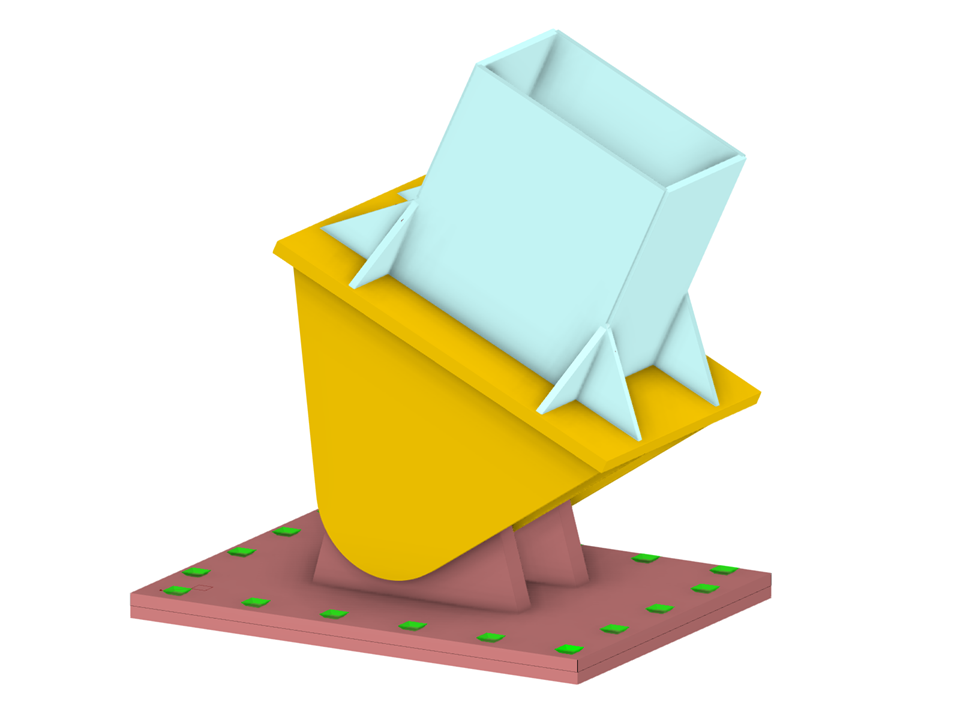

Apoio articulado de um pilar de aço
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 98 |
| Número de linhas | 106 |
| Número de barras | 1 |
| Número de superfícies | 32 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,427 t |
| Dimensões | 0,855 x 0,874 x 0,600 m |
