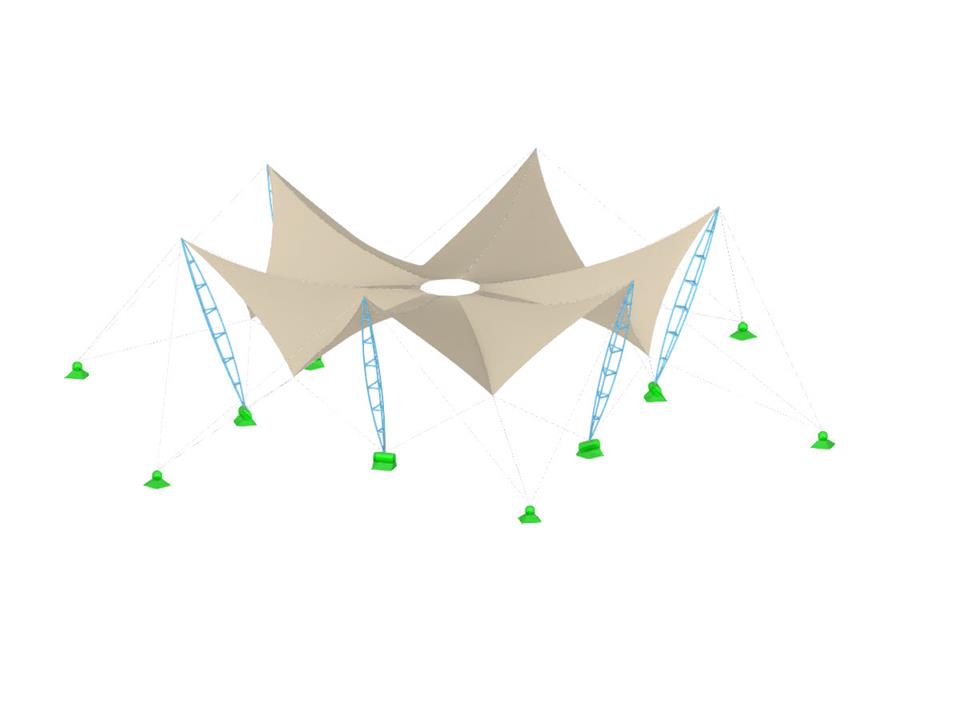

Pavilhão de dança
Modelo para download
Descrição
Faça aqui o download do modelo de uma estrutura metalo-têxtil composta por varões, cabos e tecidos e abra-o com o programa de cálculo de elementos finitos RFEM 6.
Este modelo foi utilizado no seminário web "Pesquisa de forma e cálculo de estruturas metalo-têxteis no RFEM 6" de 18 de maio de 2022.
Modelo utilizado em
Palavras-chave
RFEM 6 Form-finding Lona Carga de vento Fases de construção
Escreva um comentário...
Escreva um comentário...
- Visualizações 354x
- Downloads 41x
- Atualizado 12 de outubro de 2022
- Número de nós 147
- Número de linhas 198
- Número de barras 198
- Número de superfícies 12
- Número de sólidos 0
- Número de casos de carga 4
- Número de combinações de cargas 9
- Número de combinações de resultados 0
- Peso total 3,384 t
- Dimensões 38,971 x 10,400 x 45,000 m
