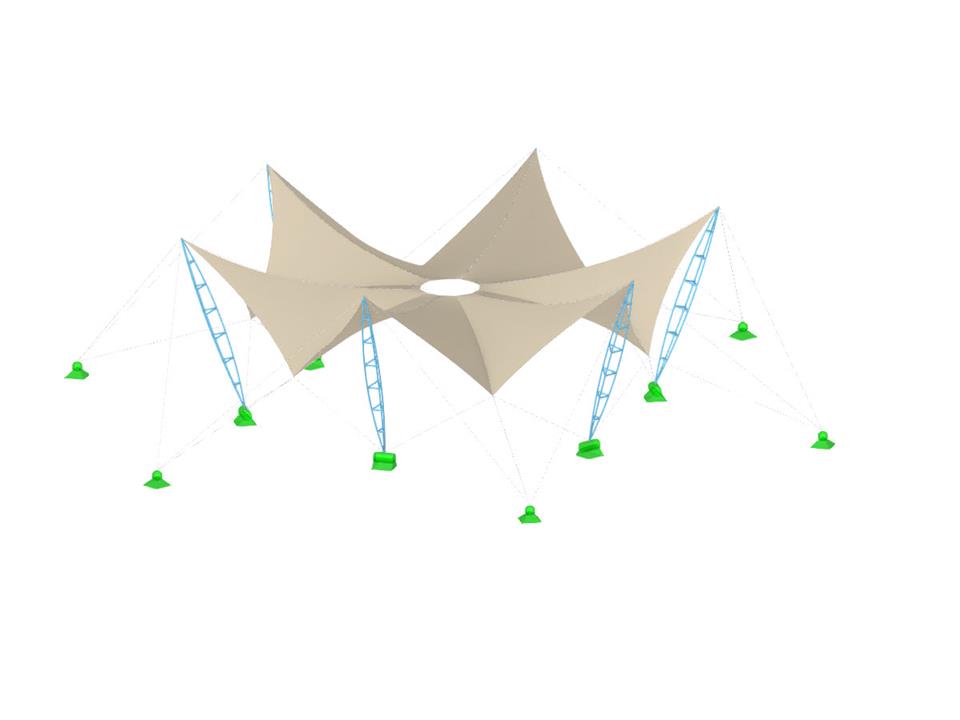

Pabellón de baile
Modelo para descarga
Descripción
Descarga aquí el modelo de una estructura metal-textil compuesta por barras, cables y tejidos y ábrelo con el software de cálculo de elementos finitos RFEM 6.
Este modelo se utiliza en el webinar "Búsqueda de formas y cálculo de estructuras metalo-textiles en RFEM 6" del 18 de mayo de 2022.
Modelo utilizado en
Palabras clave
RFEM 6 Búsqueda de forma Lona Carga de viento Fases de construcción
- Vistas 353x
- Descargas 41x
- Actualizado 12. octubre 2022
- Número de nudos: 147
- Número de líneas 198
- Número de barras 198
- Número de superficies 12
- Número de sólidos 0
- Número de casos de carga 4
- Número de combinaciones de carga 9
- Número de combinaciones de resultados 0
- Masa total 3.384 toneladas
- Dimensiones 38,971 x 10,400 x 45,000 m
