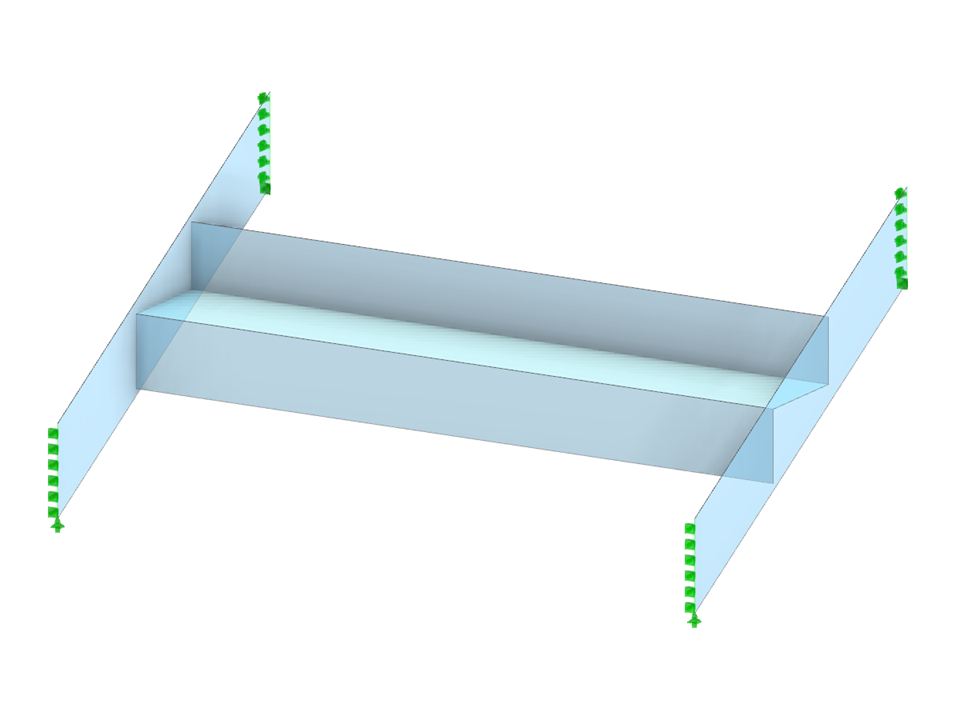

Longarina com elemento de soldadura
| Número de nós | 16 |
| Número de linhas | 18 |
| Número de barras | 0 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 3 |
| Número de combinações de resultados | 0 |
| Peso total | 0,020 t |
| Dimensões | 0,577 x 0,467 x 1,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
