Sistemas de prateleiras para painéis solares | Suporte de fixação de poste duplo

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

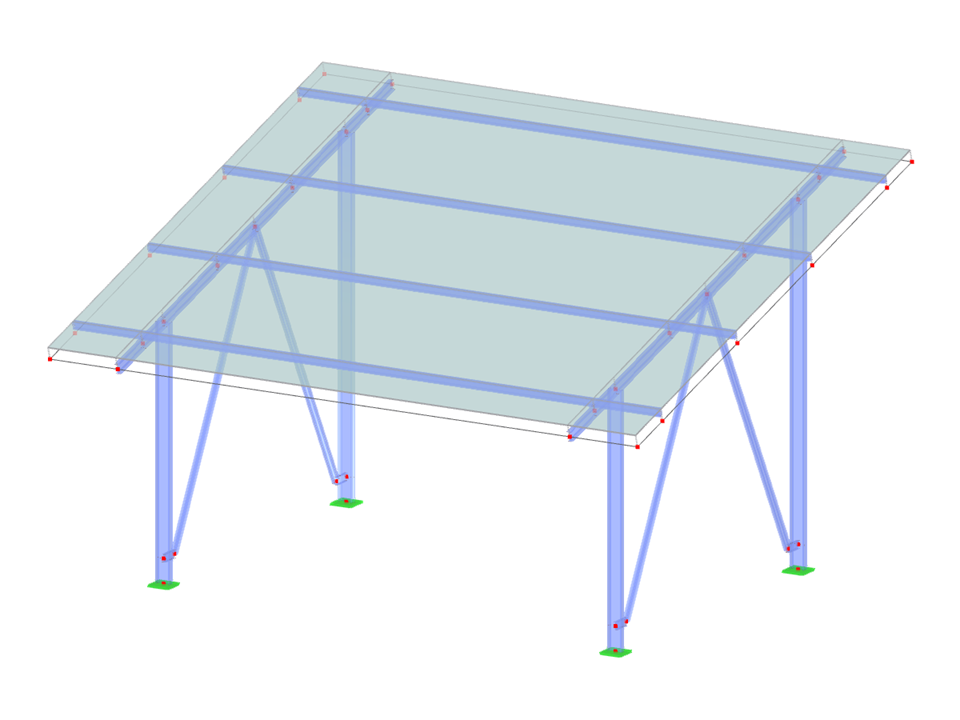

PVS004 | Sistemas de prateleiras para painéis solares | Suporte de fixação de poste duplo

Versão do ficheiro

Parâmetros de bloco editáveis dinamicamente
Número de nós	42
Número de linhas	60
Número de barras	44
Número de superfícies	15
Número de sólidos	0
Número de casos de carga	3
Número de combinações de cargas	0
Número de combinações de resultados	0
Peso total	8,051 t
Dimensões	13,000 x 7,890 x 10,600 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
