Systèmes de rayonnage à panneaux solaires | Double poteau de fixation

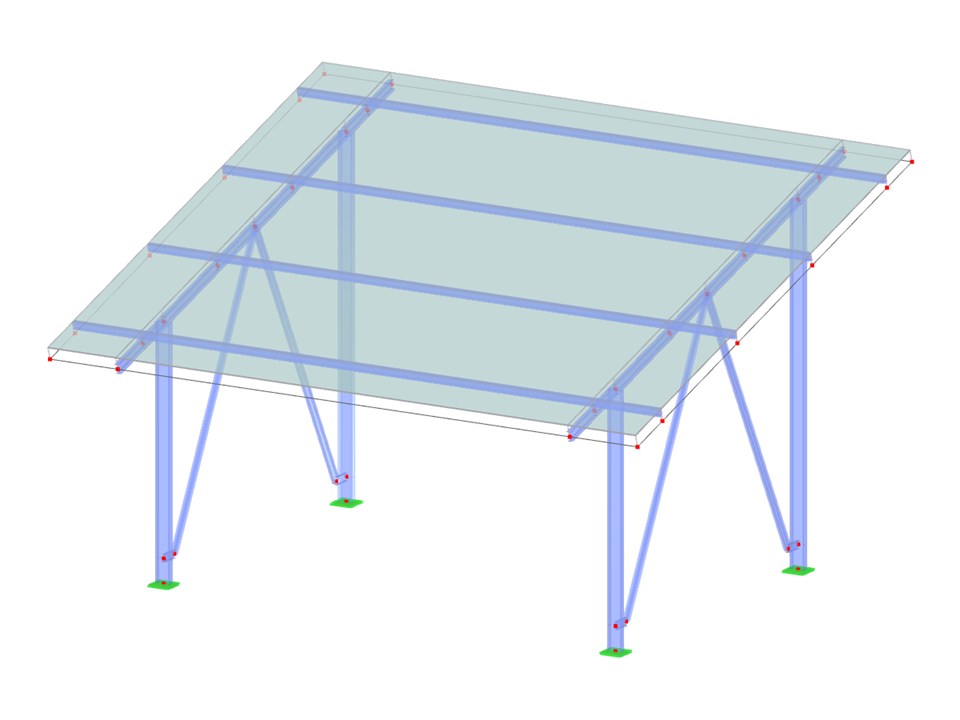

PVS004 | Systèmes de rayonnages à panneaux solaires | Support de fixation pour poteau double
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 42 |
| Nombre de lignes | 60 |
| Nombre de barres | 44 |
| Nombre de surfaces | 15 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 8,051 t |
| Cotation fonctionnelle | 13,000 x 7,890 x 10,600 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
