Download the model of 'rigid and pinned connections' here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).

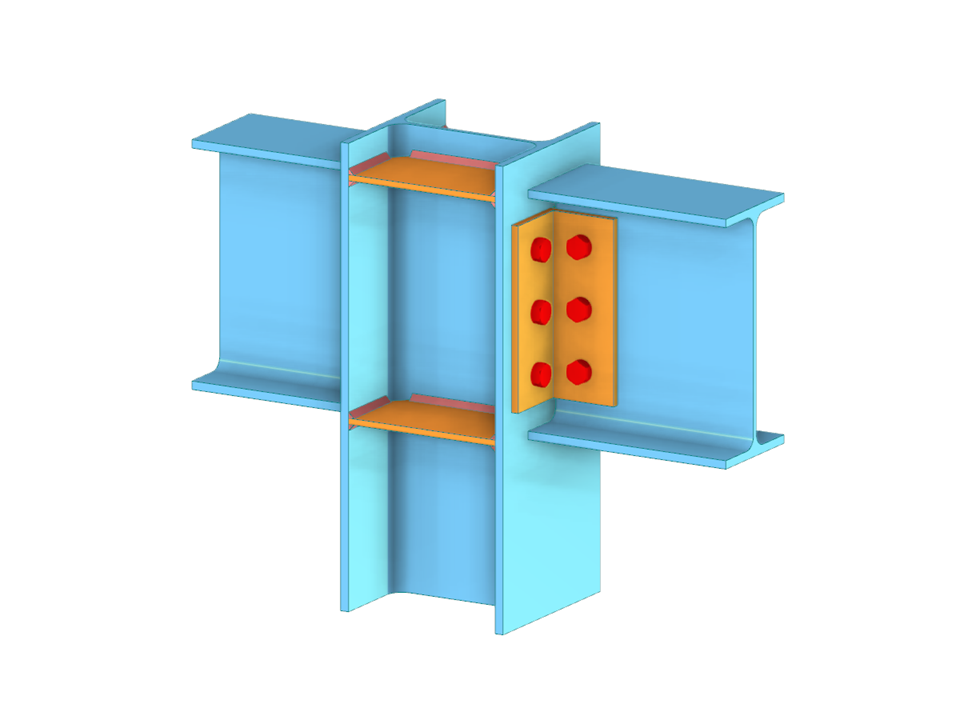

Estrutura de aço com ligações rígidas e com pinos
| Número de nós | 8 |
| Número de linhas | 7 |
| Número de barras | 7 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 3,623 t |
| Dimensões | 28,000 x 5,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Generalidades
Generalidades
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Na tabela de entrada de dados {%>https://www.dlubal.com/pt/produtos/software-aef-rfem/modulos-para-rfem-6/ligacoes/ligacoes-de-aco/ligacoes-de-aco módulo para ligações]] , pode realizar cortes precisos em lajes e componentes estruturais utilizando o componente "Sólido auxiliar". Com este componente, podem ser utilizadas as formas de caixa, cilindro ou qualquer secção transversal como objeto auxiliar.
Ir para o vídeo explicativo
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativo
No módulo {%="#/pt/produtos/software-aef-rfem/modulos-para-rfem-6/ligacoes/ligacoes-de-aco/ligacoes-de-aco/entrada-de-aco]] , tem a opção de considerar o pré-esforço dos parafusos na análise de todos os componentes.
O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Ir para o vídeo explicativo
No componente Editor de barra, também é possível selecionar a barra inteira como objeto de modificação em vez das placas de barra individuais. Assim, pode aplicar as operações "entalhe" e "chanfro" a várias placas de barras.
