Download the model of 'rigid and pinned connections' here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).

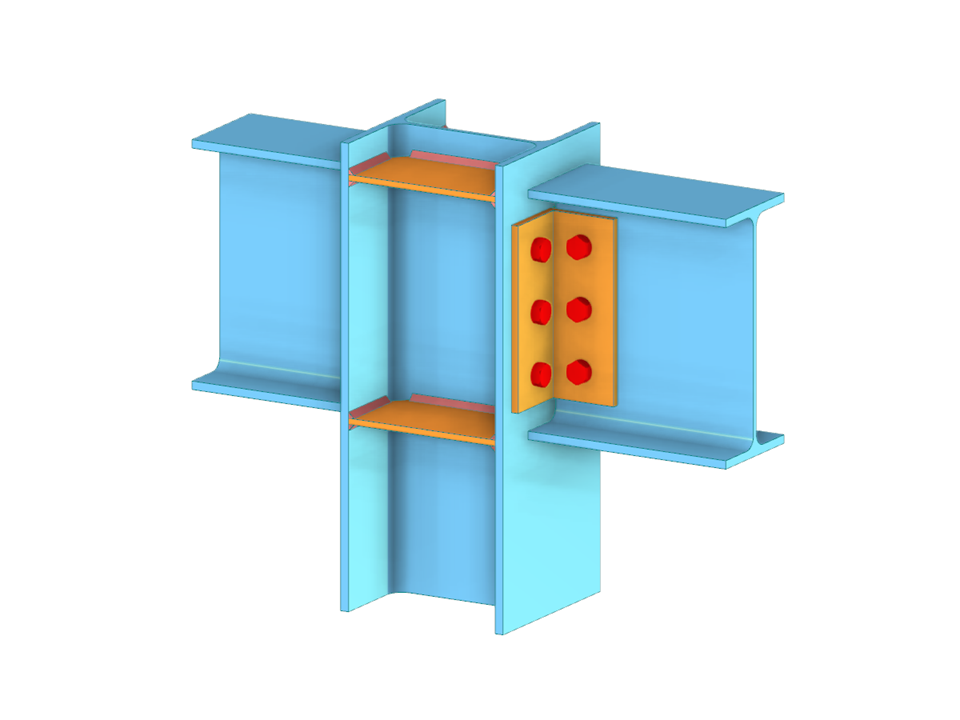

Ocelový rám s tuhými a kloubovými spoji
Počet uzlů | 8 |
Počet linií | 7 |
Počet prutů | 7 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 2 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 3,623 t |
Rozměry | 28,000 x 5,000 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V addonu Ocelové přípoje máte možnost spojovat kruhové duté průřezy pomocí svarů.
Kruhové profily mohou být spojeny navzájem nebo připojeny na rovinné konstrukční prvky. Také zaoblení normovaných a tenkostěnných profilů lze spojit svarem.
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videuV addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videuV addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
