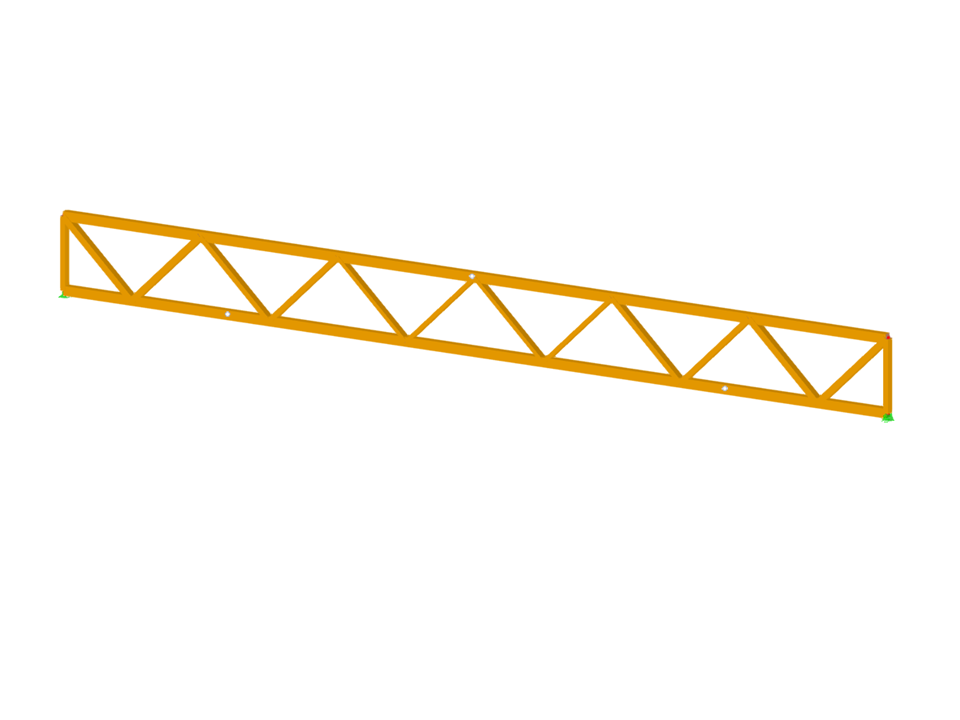

Viga treliçada de madeira

Com o módulo Dimensionamento de madeira, é possível o dimensionamento de pilares de madeira de acordo com a norma ASD 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para as considerações de segurança e dimensionamento. O seguinte artigo verificará a resistência à encurvadura crítica máxima calculada pelo módulo Timber Design utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de cálculo ajustado e a relação de dimensionamento final.

Quando se trata de calcular estruturas regulares, a entrada de dados geralmente não é complicada, mas sim demorada. Entrada automática de dados permite poupar tempo valioso. A tarefa descrita no presente artigo trata de considerar os andares de uma casa como fases individuais de construção. A introdução deveria ser realizada utilizando um programa em C# para que o utilizador não tenha de introduzir manualmente os elementos dos pisos individuais.

O nosso serviço web oferece aos utilizadores a possibilidade de comunicar com o RFEM 6 e o RSTAB 9 utilizando diversas linguagens de programação. As funções de alto nível (HLF) da Dlubal permitem expandir e simplificar a funcionalidade do serviço web. Em linha com o RFEM 6 e o RSTAB 9, a utilização do nosso serviço web torna o trabalho do engenheiro mais fácil e rápido. Veja por si mesmo! Este tutorial mostra como utilizar a #library C com um exemplo simples.

Sabia que? Nos apoios de cálculo, é possível definir parafusos totalmente roscados como elementos de reforço para compressão transversal na verificação "Compressão perpendicular à direção das fibras". Neste caso, os parafusos são submetidos a uma análise pushover e de encurvadura.

Além disso, a resistência à compressão transversal é verificada no plano da ponta do parafuso. O ângulo de dispersão da carga pode ser considerado linearmente abaixo de 45° ou não linearmente (de acordo com Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).

No RFEM e no RSTAB, pode dimensionar barras com o tipo de material "Madeira laminada folheada". Para isso, estão disponíveis os seguintes fabricantes:

• Pollmeier (Baubuche)
• Metsä (Kerto LVL)
• STEICO
• Stora Enso

Na configuração do estado limite último, pode considerar coeficientes de resistência para aumentar as resistências. Os coeficientes de redução das resistências são automaticamente considerados independentemente disso. Experimente!

Ir para vídeo explicativo

No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.

Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.

Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).
