Pavilhão desportivo triplo em Estugarda-Waldau, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

17 de outubro de 2022

001252

Alemanha

RSTAB

RSTAB 8

Estruturas de madeira

O pavilhão desportivo triplo com cobertura em dentes de serra em Estugarda, na Alemanha, mostra de forma impressionante as perspetivas sustentáveis das estruturas de madeira modernas. As vigas treliçadas, dispostas em forma de caixa, proporcionam uma iluminação natural ideal.

Cliente Landeshauptstadt Stuttgart
Amt für Sport und Bewegung
vertreten durch das Hochbauamt
D-70173 Estugarda
www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
Arquiteto Glück + Partner GmbH
www.glueck-partner.com
Planeamento estrutural merz kley partner
www.mkp-ing.com

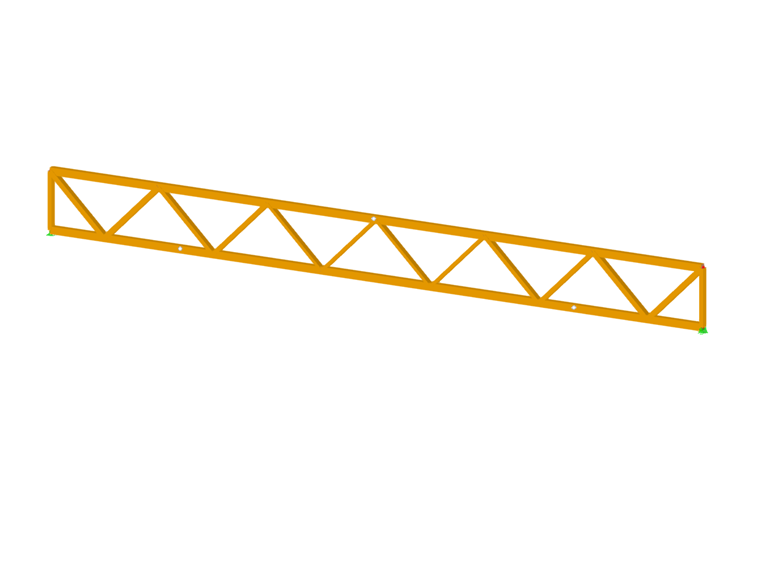

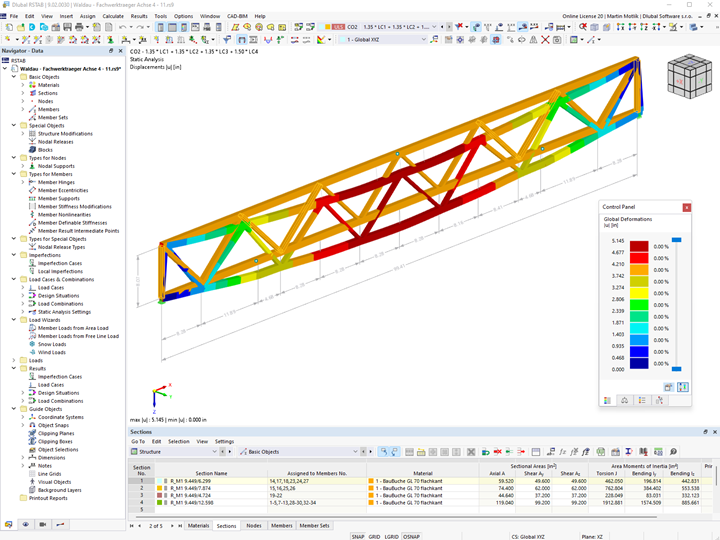

Dados do modelo de uma viga treliçada

Modelo

O cliente da Dlubal merz kley partner de Dornbirn, na Áustria, foi responsável pelos cálculos estruturais utilizando para tal o programa de estruturas reticuladas e pórticos RSTAB.

Estrutura

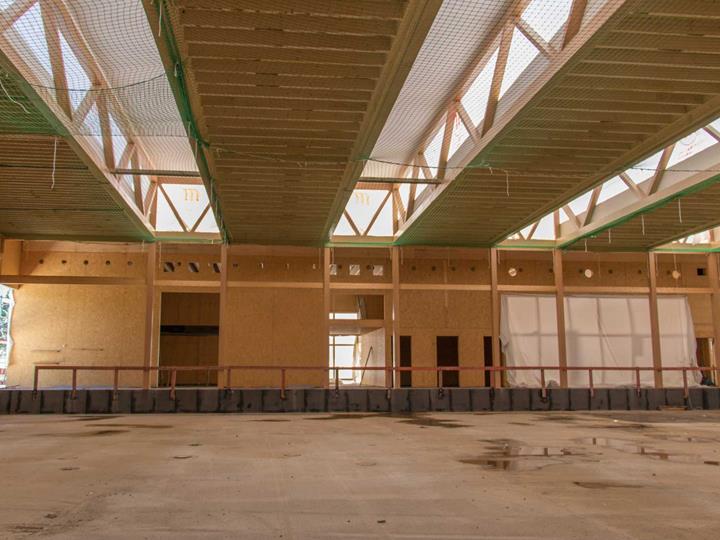

O novo edifício, inaugurado no outono de 2020, é composto pela ala do pavilhão com a bancada dos espetadores, bem como por várias salas multifuncionais, uma sala de equipamentos e um balneário, tudo num só piso. Um elemento essencial do interior do pavilhão são as dez vigas treliçadas feitas de contraplacado folheado de faia de alta resistência que foram unidas aos pares para formar uma estrutura espacial. A utilização deste material de construção permite uma altura efetiva baixa devido à utilização de secções o mais esbeltas possíveis. As caixas robustas com um vão de, aproximadamente, 30 metros foram revestidas com chapas de policarbonato difusoras de luz para garantir o máximo de luz natural. Com um revestimento lateral e uma cobertura com madeira laminada cruzada, estas vigas de 22 toneladas estão apoiadas firmemente nos pilares e proporcionam uma armadura para a estrutura sem necessitar de diagonais em aço.

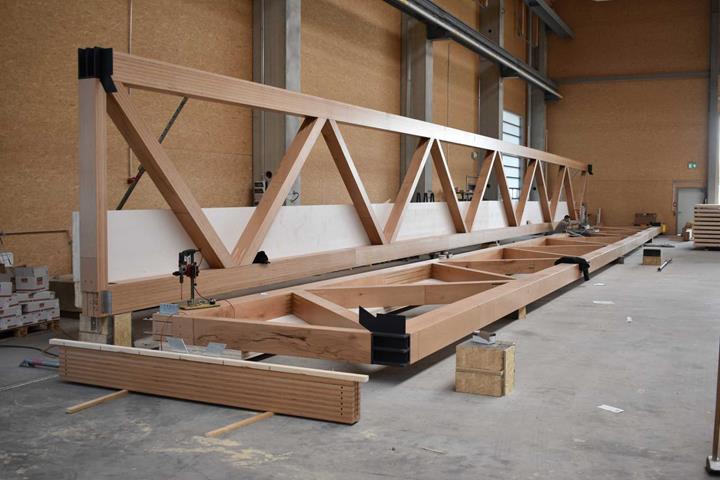

Na pré-fabricação das vigas treliçadas, foram utilizadas cavilhas autorroscantes, tendo a ferramenta de colocação ajudado a tornar a montagem mais fácil e precisa. Todos os outros elementos de ligação embutidos na madeira dura tiveram de ser pré-perfurados devido à alta densidade do material.


Fonte: Deutsches Ingenieurblatt, 6-2022, pp. 12–18

Local do projeto

Pavilhão desportivo de Waldau
Georgiiweg 5
70597 Estugarda


Palavras-chave

Madeira Pavilhão Viga treliçada
