Faça aqui o download do modelo de uma estrutura de membrana tracionada e abra-o com o programa de pórticos.

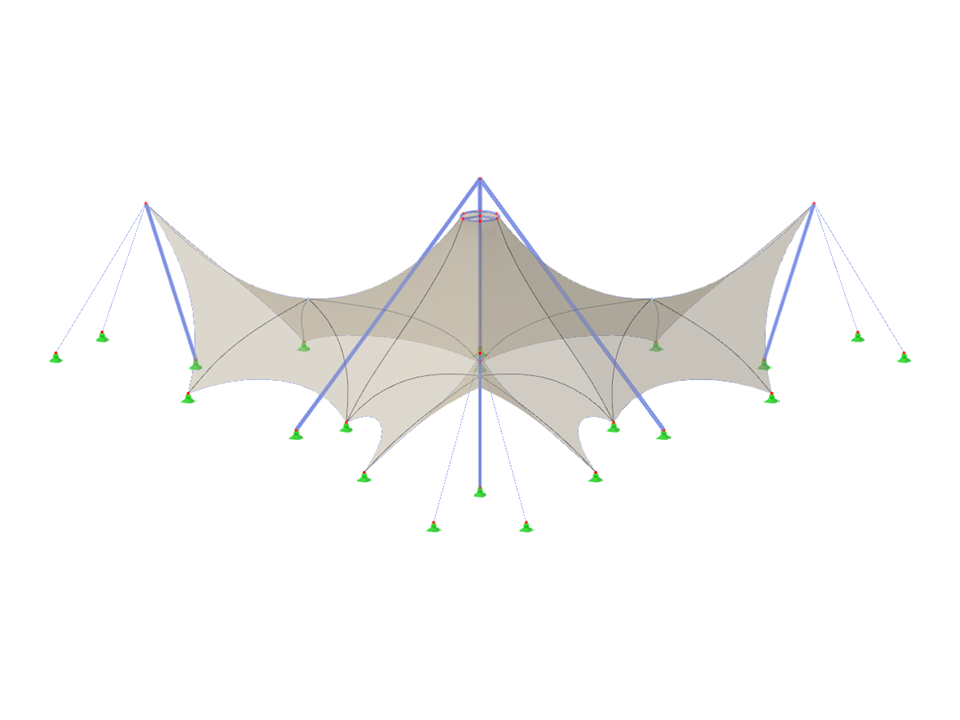

TMS056 | Estrutura de membrana tracionada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 35 |
| Número de linhas | 55 |
| Número de barras | 40 |
| Número de superfícies | 18 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 1,003 t |
| Dimensões | 19,039 x 6,000 x 21,985 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
