Descargue el modelo de una estructura de membrana tensada aquí y ábralo con el software de análisis estructural.

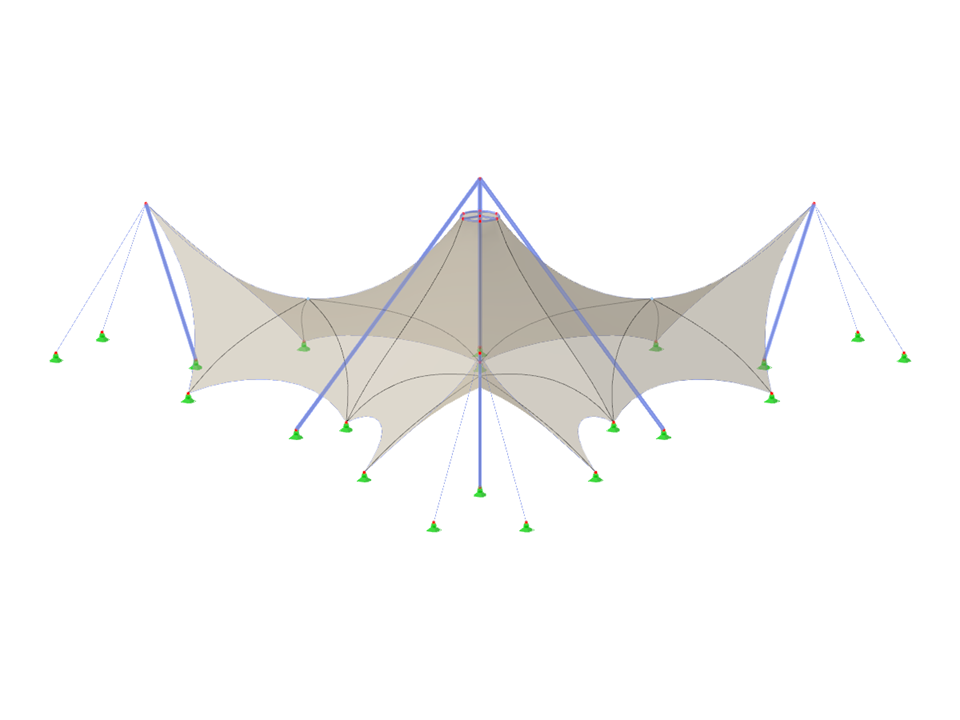

TMS056 | Estructura de membrana tensada
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 35 |
| Número de líneas | 55 |
| Número de barras | 40 |
| Número de superficies | 18 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.003 t |
| Dimensiones | 19,039 x 6,000 x 21,985 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
