Suportes fixos de estrutura fotovoltaica.

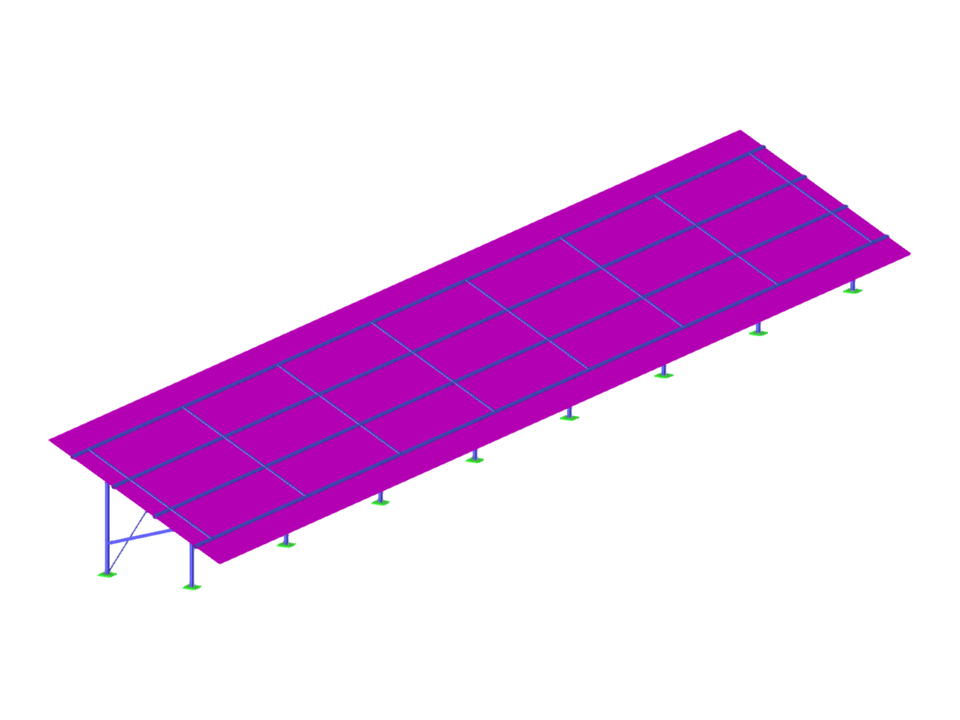

Suportes fixos de estrutura fotovoltaica
| Número de nós | 84 |
| Número de linhas | 116 |
| Número de barras | 112 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 4 |
| Peso total | 0,423 t |
| Dimensões | 3,150 x 2,213 x 22,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
