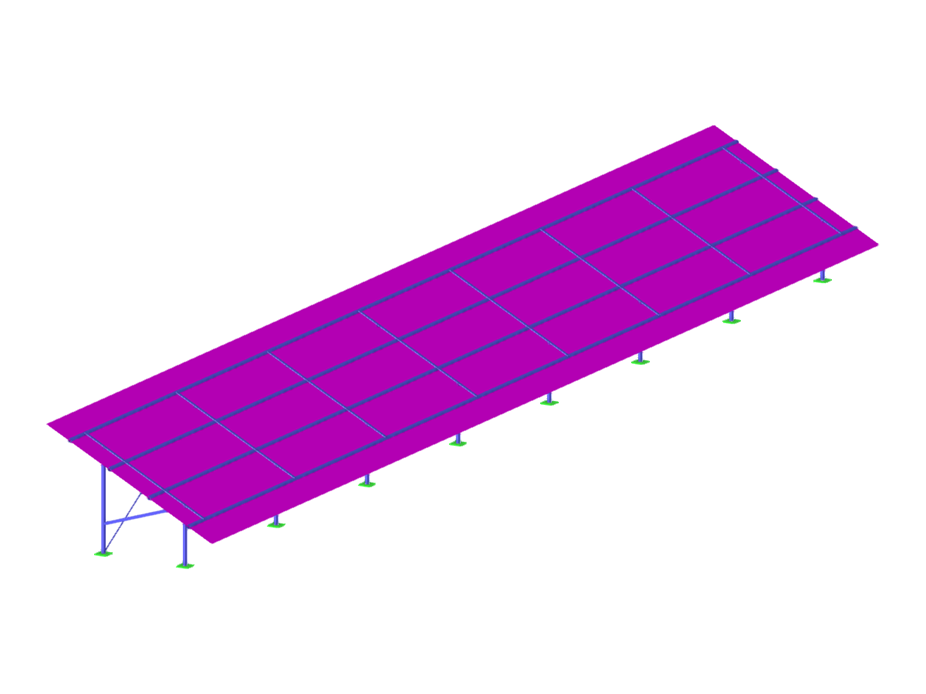

Fest installierte Photovoltaikanlage.
Fest Installierte Photovoltaikanlage
| Anzahl Knoten | 84 |
| Anzahl Linien | 116 |
| Anzahl Stäbe | 112 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 0,423 t |
| Abmessungen | 3,150 x 2,213 x 22,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
