Manual online do RFEM | 4.4 Superfícies
Faça o download do modelo de uma estrutura treliçada de escada rolante criada no RFEM 6.

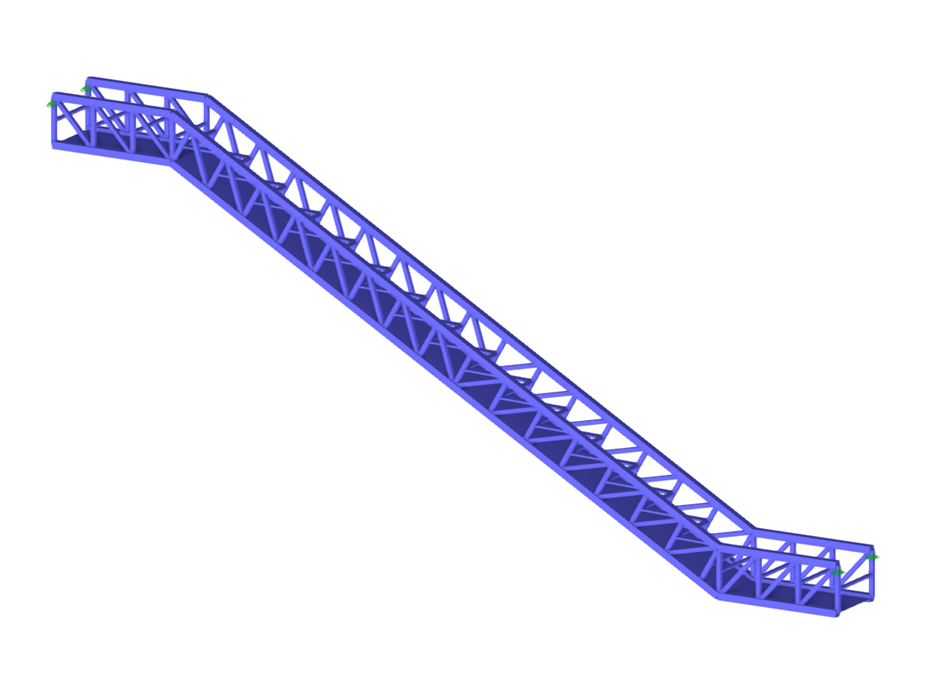

Estrutura treliçada de escada rolante
| Número de nós | 140 |
| Número de linhas | 269 |
| Número de barras | 265 |
| Número de superfícies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 9 |
| Número de combinações de resultados | 0 |
| Peso total | 7,886 t |
| Dimensões | 19,856 x 9,100 x 1,500 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Função do programa
Função do programa
Função do programa
Função do programa
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
O dimensionamento de barras de aço formadas a frio de acordo com as normas AISI S100-16/CSA S136-16 está disponível no RFEM 6. O dimensionamento pode ser acedido selecionando "AISC 360" ou "CSA S16" como norma no módulo Dimensionamento de aço. "AISI S100" ou "CSA S136" é então selecionado automaticamente para o dimensionamento formado a frio.
O RFEM aplica o método da resistência direto (DSM) para calcular a carga de encurvadura elástica da barra. O método da resistência direta oferece dois tipos de soluções, numéricas (método das tiras finitas) e analíticas (especificação). A curva de assinatura do FSM e as formas de encurvadura podem ser vistas em Secções.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
