Pobierz model kratownicy Schody ruchome utworzony w programie RFEM6.

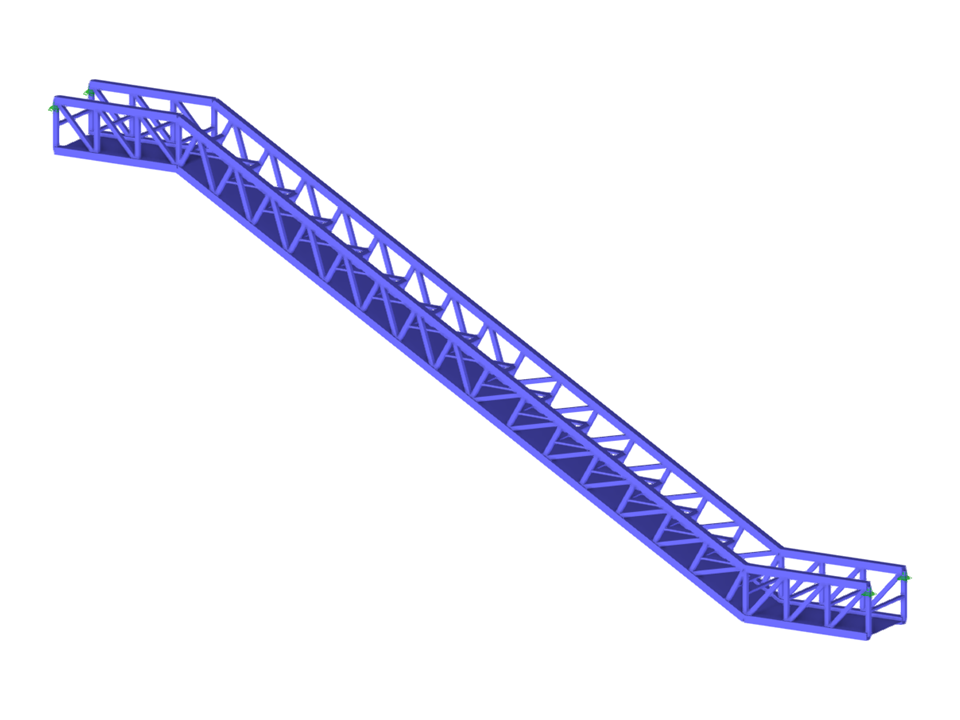

Kratownica schodów ruchomych
Liczba węzłów | 140 |
Liczba linii | 269 |
Liczba prętów | 265 |
Liczba powierzchni | 3 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 9 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 7,886 t |
Wymiarowanie | 19,856 x 9,100 x 1,500 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
