Secção retangular de uma ligação de varão para análise de elementos finitos para determinar a resistência e o comportamento da ligação sob diferentes condições de carga.
- Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).

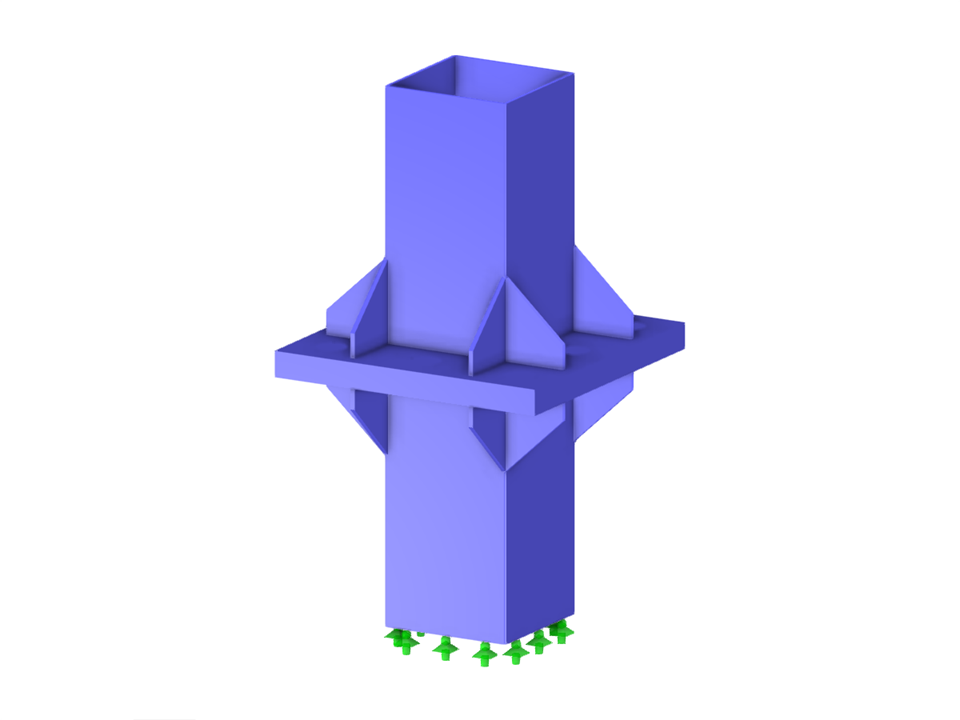

Ligação de varões de secção retangular
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 96 |
| Número de linhas | 132 |
| Número de barras | 8 |
| Número de superfícies | 62 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 1,075 t |
| Dimensões | 1,100 x 2,050 x 1,100 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
