Sección rectangular de una conexión de barras para el análisis por elementos finitos para determinar la resistencia y el comportamiento de la conexión bajo diferentes condiciones de carga.
- Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).

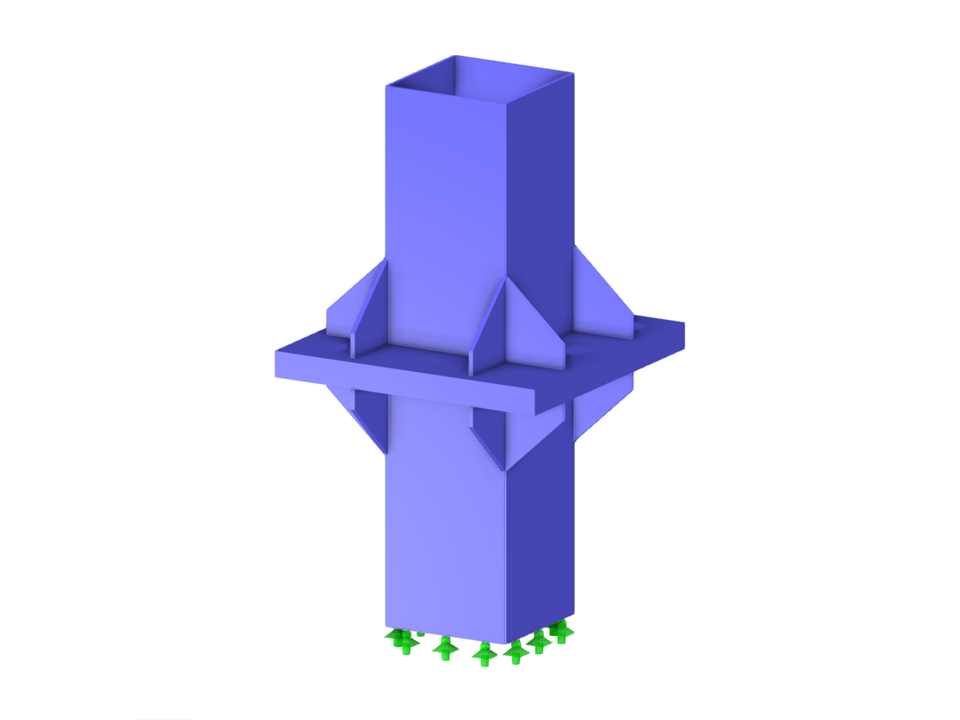

Conexión de barra de sección transversal rectangular
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 96 |
| Número de líneas | 132 |
| Número de barras | 8 |
| Número de superficies | 62 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.075 t |
| Dimensiones | 1,100 x 2,050 x 1,100 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
