Parametrização da geometria de uma viga de secção em I reforçada com chapas de aço e unida com cordões de soldadura, modelada como sólidos.
- Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).

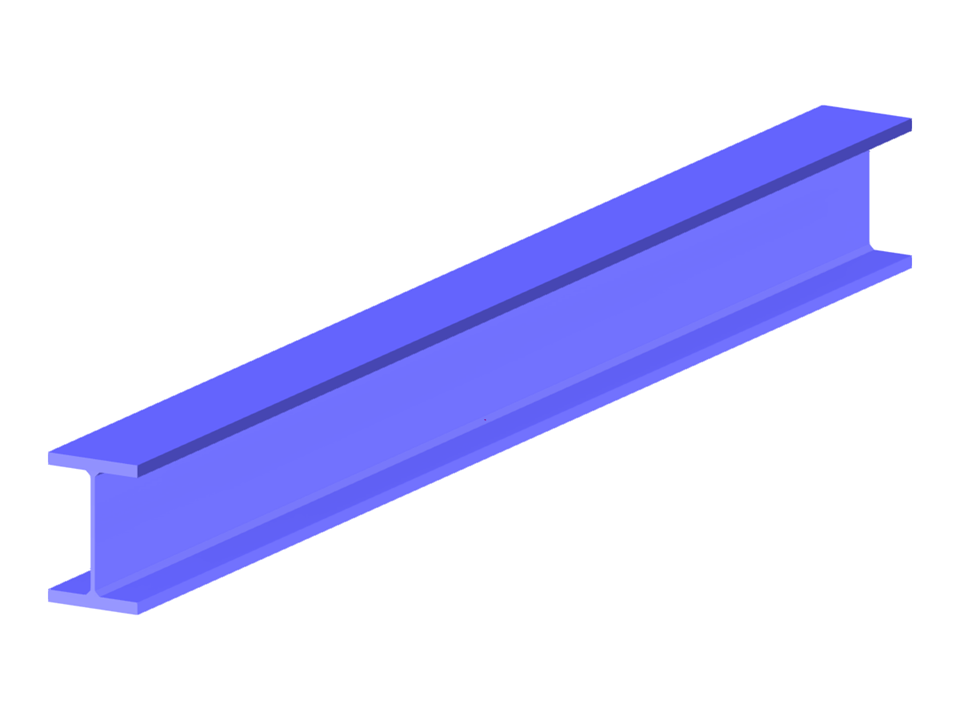

Viga de aço de secção em I
| Número de nós | 49 |
| Número de linhas | 80 |
| Número de barras | 0 |
| Número de superfícies | 44 |
| Número de sólidos | 7 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 2,374 t |
| Dimensões | 0,400 x 0,600 x 6,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
