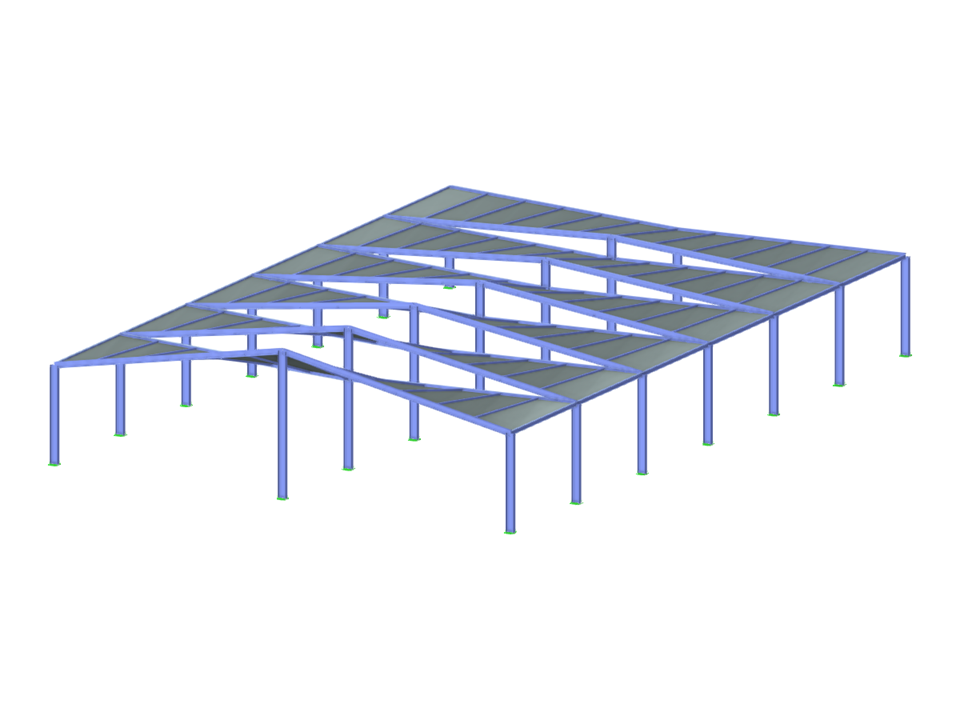

Pavilhão de dois vãos em aço com claraboias.
FRT001 | Salão com dois vãos com claraboias
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 167 |
| Número de linhas | 248 |
| Número de barras | 248 |
| Número de superfícies | 72 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 15,992 t |
| Dimensões | 18,000 x 5,200 x 27,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
