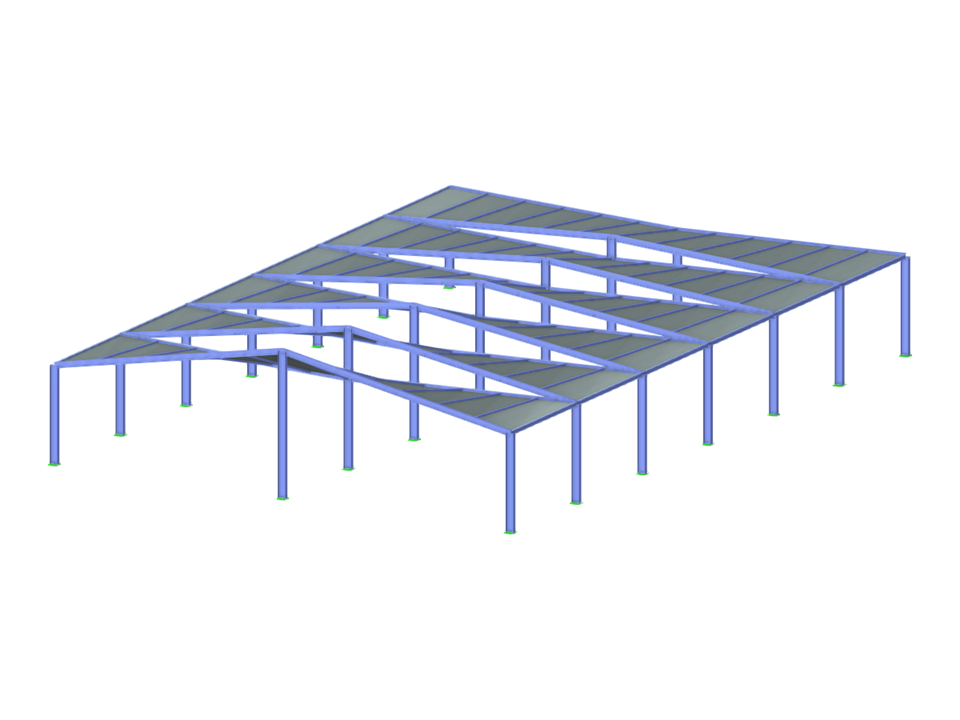

Capannone in acciaio a due campate con lucernari.
FRT001 | Sala a due campate con lucernari
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 167 |
| Numero di linee | 248 |
| Numero di aste | 248 |
| Numero di superfici | 72 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 15,992 t |
| Dimensioni | 18.000 x 5.200 x 27.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
