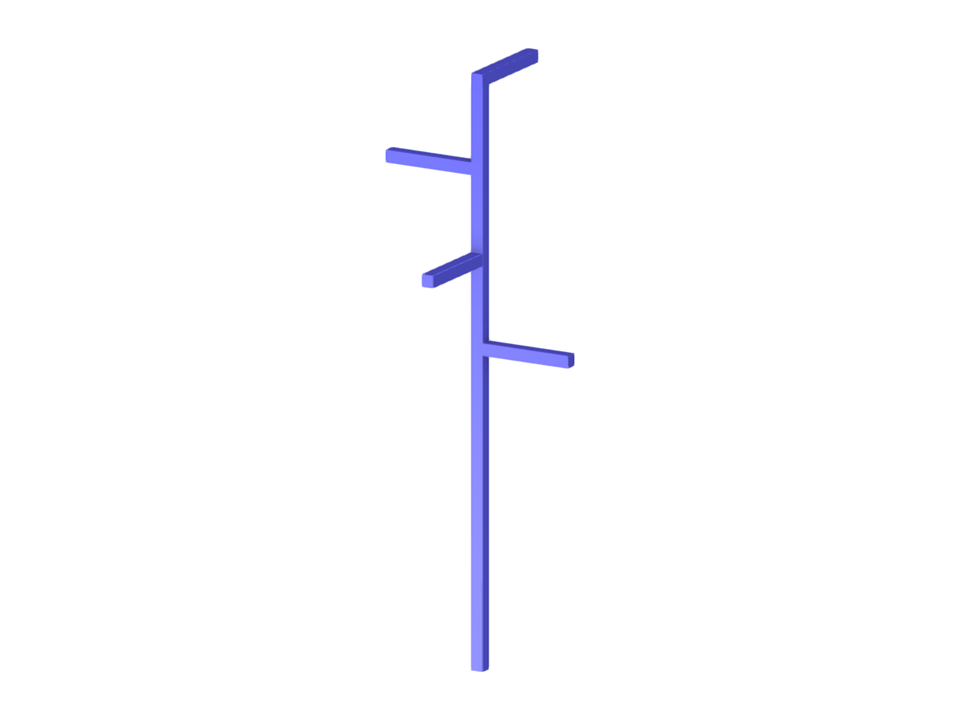

Parametrização da geometria de um pilar de iluminação com quatro suportes, modelado como superfície.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Poste de iluminação
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 98 |
| Número de linhas | 129 |
| Número de barras | 0 |
| Número de superfícies | 32 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 1,678 t |
| Dimensões | 3,400 x 10,000 x 3,400 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
