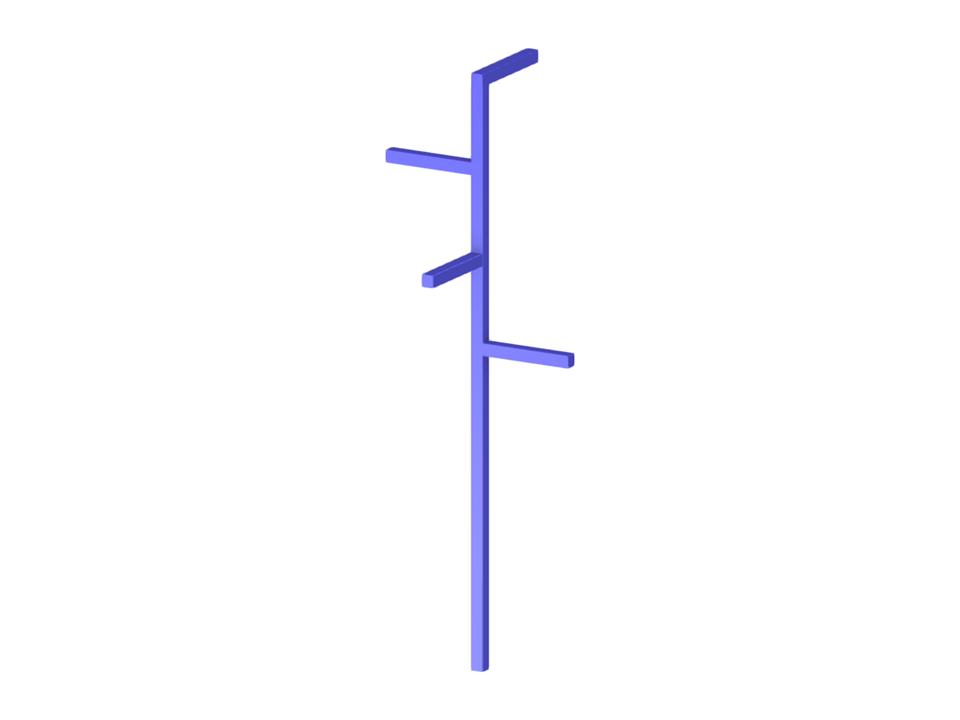

Parametrizzazione della geometria di una colonna di illuminazione con quattro staffe, modellata come superfici.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Lampione
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 98 |
| Numero di linee | 129 |
| Numero di aste | 0 |
| Numero di superfici | 32 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,678 t |
| Dimensioni | 3.400 x 10.000 x 3.400 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
