Manual online do RFEM | 4.4 Superfícies
Este modelo é utilizado no seminário web "Troca de dados entre o Rhino/Grasshopper e o RFEM 6" de 10 de maio de 2023 (árabe).

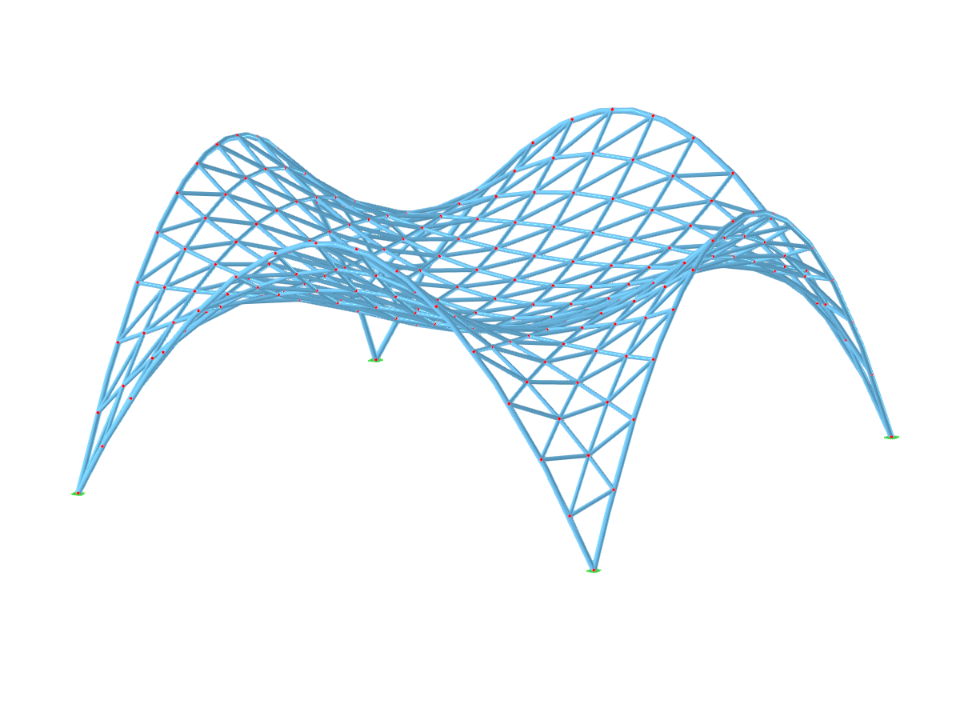

Estrutura de aço
| Número de nós | 256 |
| Número de linhas | 709 |
| Número de barras | 709 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 22,961 t |
| Dimensões | 20,000 x 13,333 x 20,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
