Tento model byl použit při webináři 'Výměna dat mezi programy Rhino/Grasshopper a RFEM 6 ' dne 10. května 2023 (v arabštině).

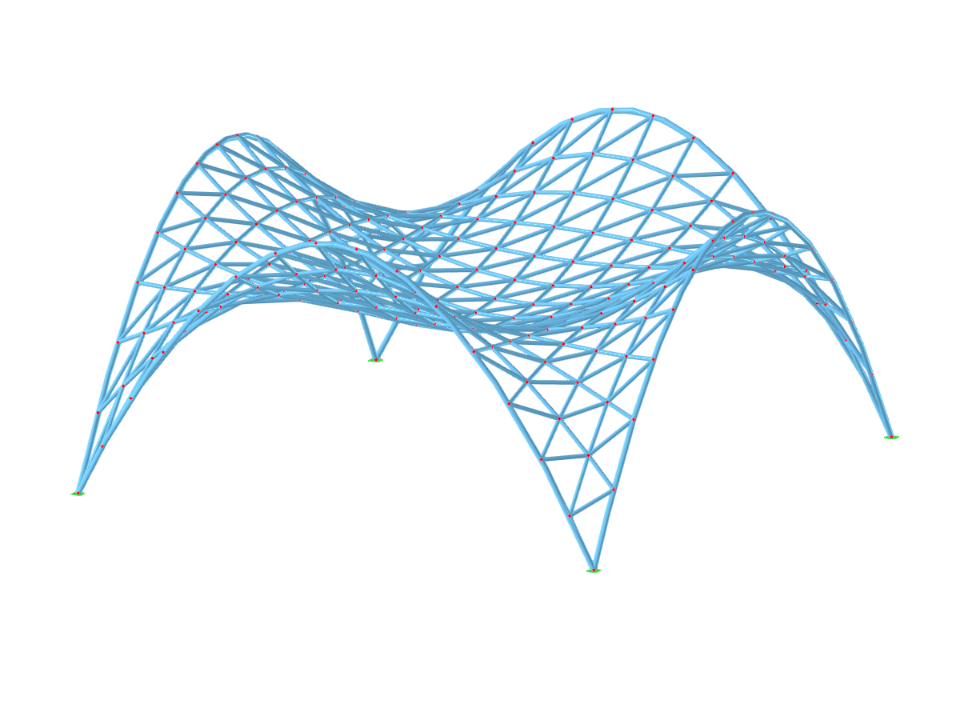

Ocelová konstrukce
Počet uzlů | 256 |
Počet linií | 709 |
Počet prutů | 709 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 0 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 22,961 t |
Rozměry | 20,000 x 13,333 x 20,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
