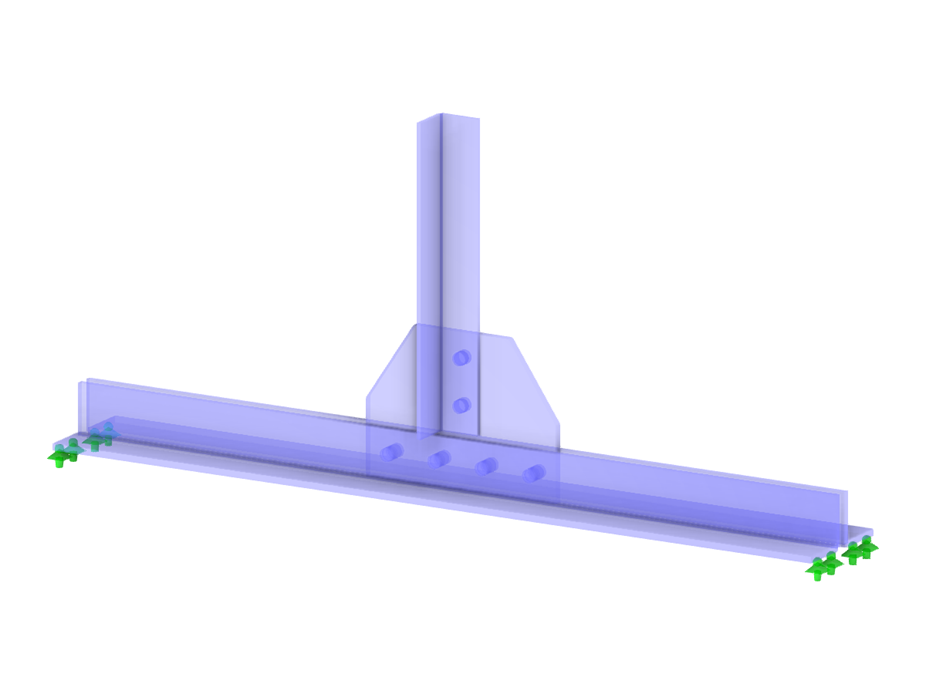

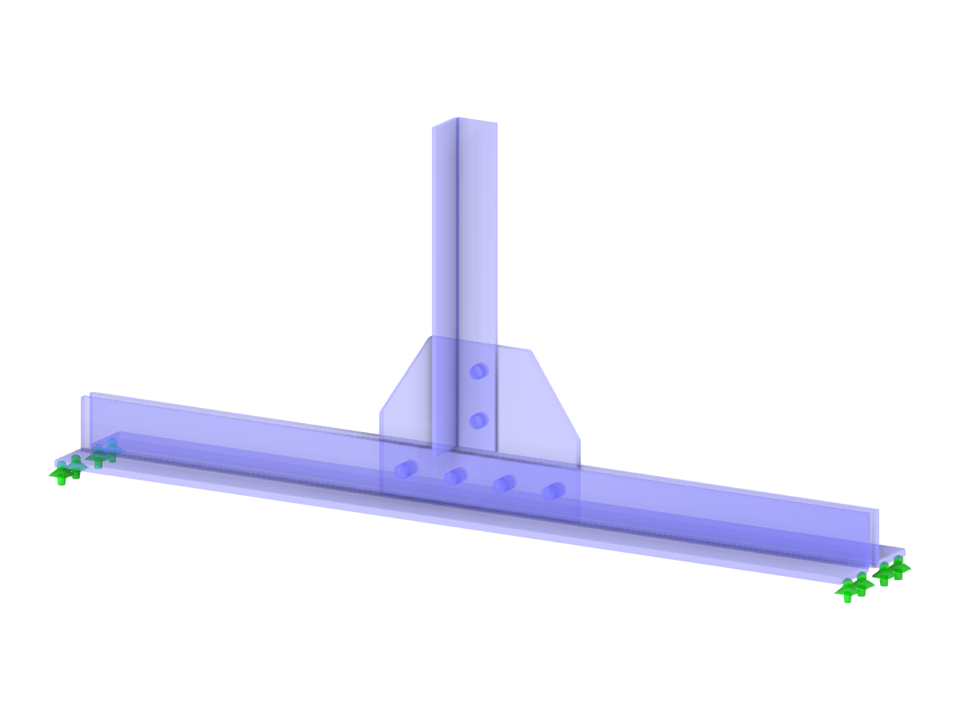

Parametrização da geometria de uma ligação entre uma viga de aço de secção em L dupla e uma viga de secção em L perpendicular.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação de secção em L
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 56 |
| Número de linhas | 53 |
| Número de barras | 10 |
| Número de superfícies | 19 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 5 |
| Número de combinações de resultados | 0 |
| Peso total | 0,085 t |
| Dimensões | 1,600 x 0,710 x 0,229 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
