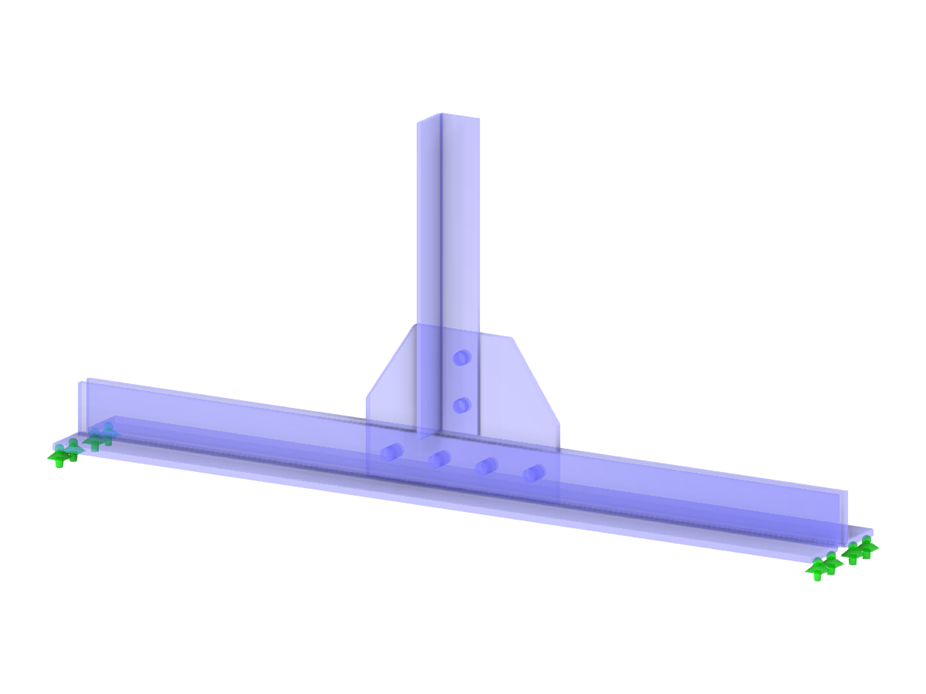

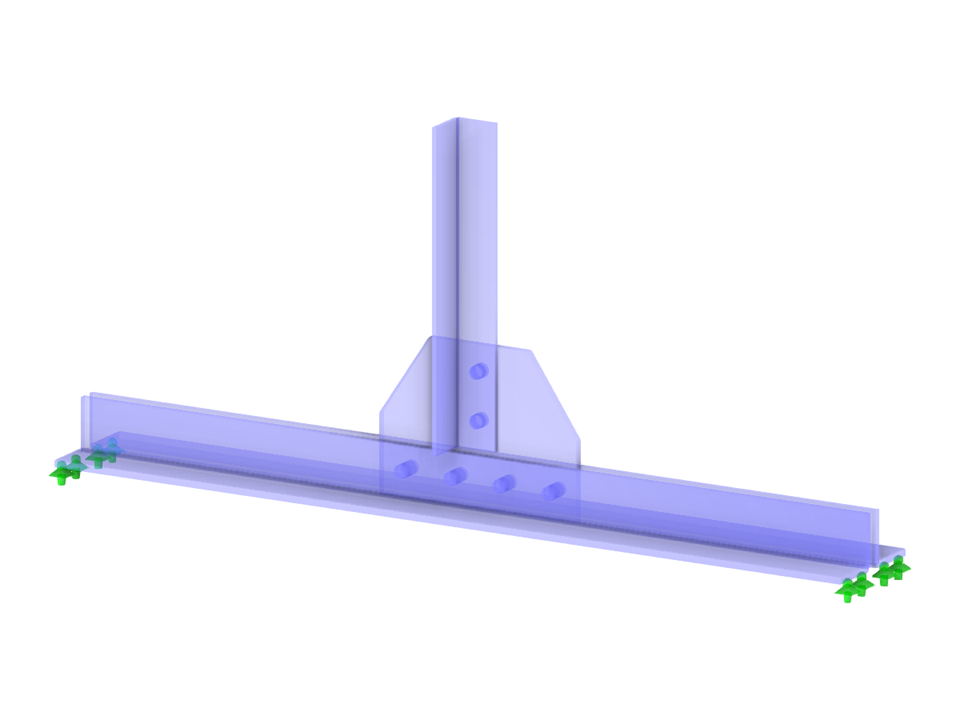

Paramétrage de la géométrie d'un assemblage entre une poutre acier de section double en L et une poutre de section en L perpendiculaire.
Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Assemblage de sections en L
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 56 |
| Nombre de lignes | 53 |
| Nombre de barres | 10 |
| Nombre de surfaces | 19 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 5 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,085 t |
| Cotation fonctionnelle | 1,600 x 0,710 x 0,229 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
