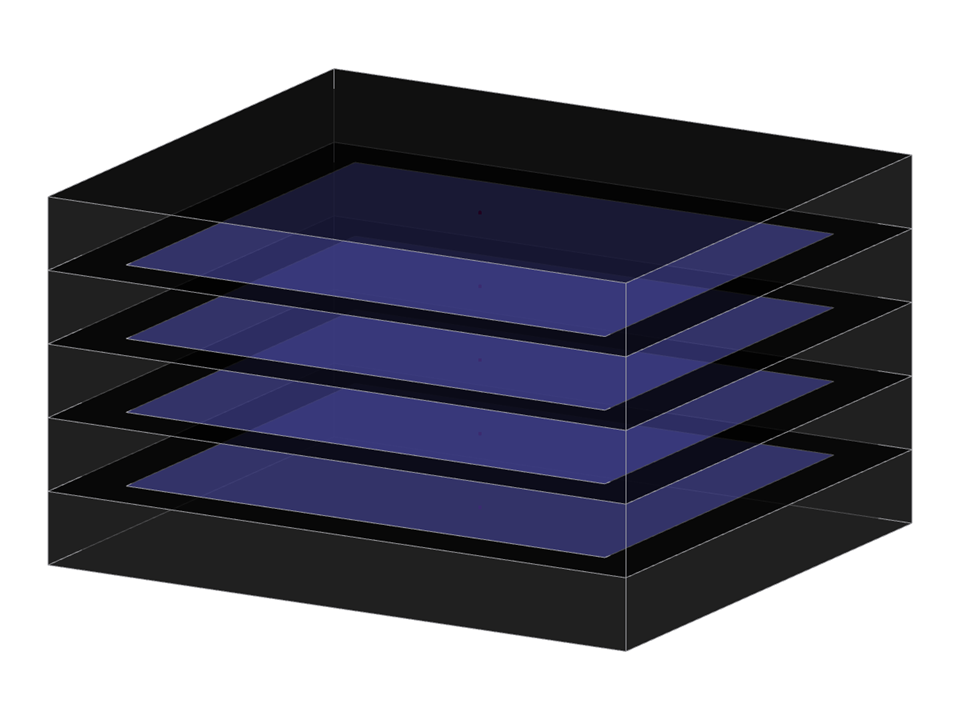

Parametrização de um apoio de neoprene modelado como sólido, com quatro chapas de reforço em aço. Refinamento de malha de elementos finitos em sólidos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Apoio de neoprene
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 40 |
| Número de linhas | 60 |
| Número de superfícies | 30 |
| Número de sólidos | 5 |
| Peso total | 0,040 t |
| Dimensões | 0,350 x 0,300 x 0,200 m |
| Versão do programa | 5.28.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
