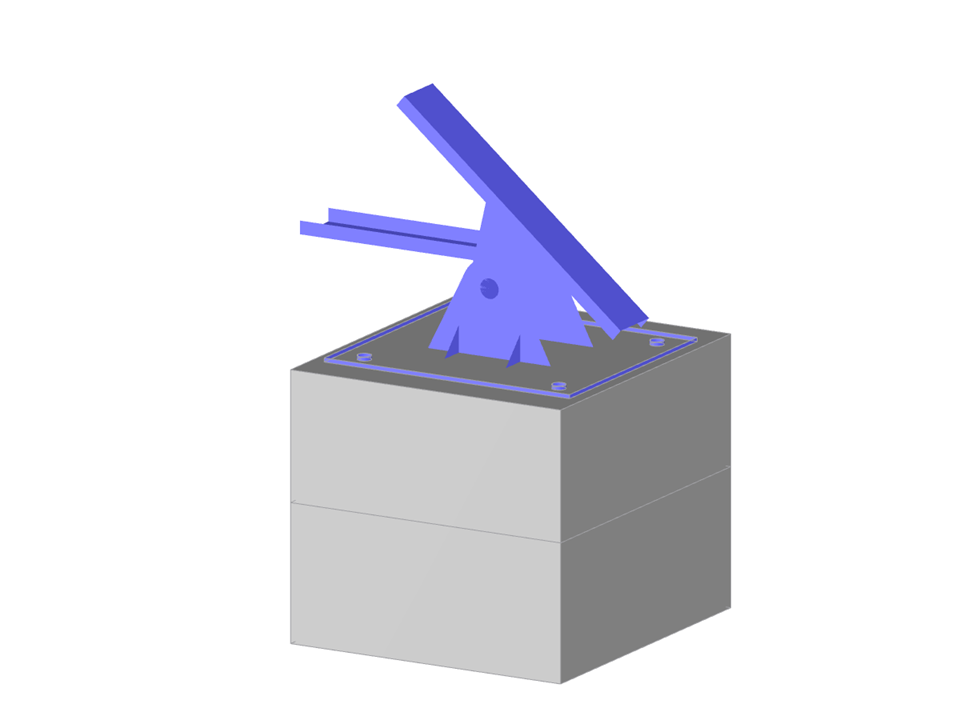

Apoio metálico articulado com a função de apoio de perfis de banzos inferior e superior. Integrado com bloco de betão, placa de base e parafusos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Apoio articulado
| Número de nós | 125 |
| Número de linhas | 117 |
| Número de barras | 6 |
| Número de superfícies | 51 |
| Número de sólidos | 3 |
| Peso total | 3,295 t |
| Dimensões | 1,350 x 1,200 x 1,906 m |
| Versão do programa | 5.28.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
