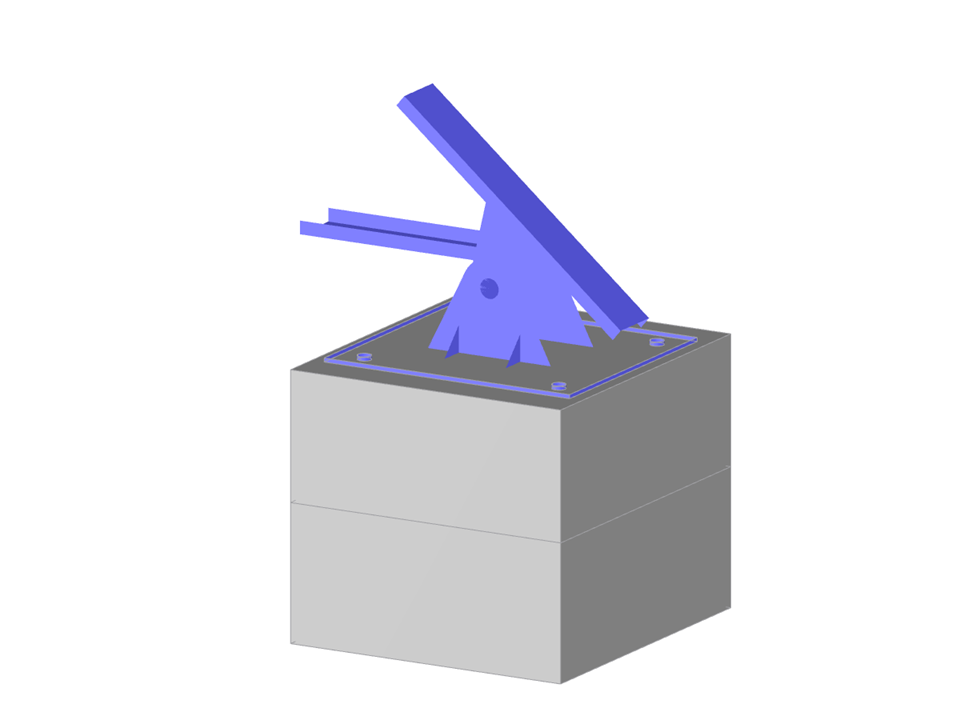

Appui métallique articulé avec pour fonction de maintien des profilés de semelle inférieurs et supérieurs. Intégré au bloc structural en béton, à la plaque de base et aux boulons.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Appui articulé
| Nombre de nœuds | 125 |
| Nombre de lignes | 117 |
| Nombre de barres | 6 |
| Nombre de surfaces | 51 |
| Nombre de solides | 3 |
| Poids total | 3,295 t |
| Cotation fonctionnelle | 1,350 x 1,200 x 1,906 m |
| Version du logiciel | 5.28.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
