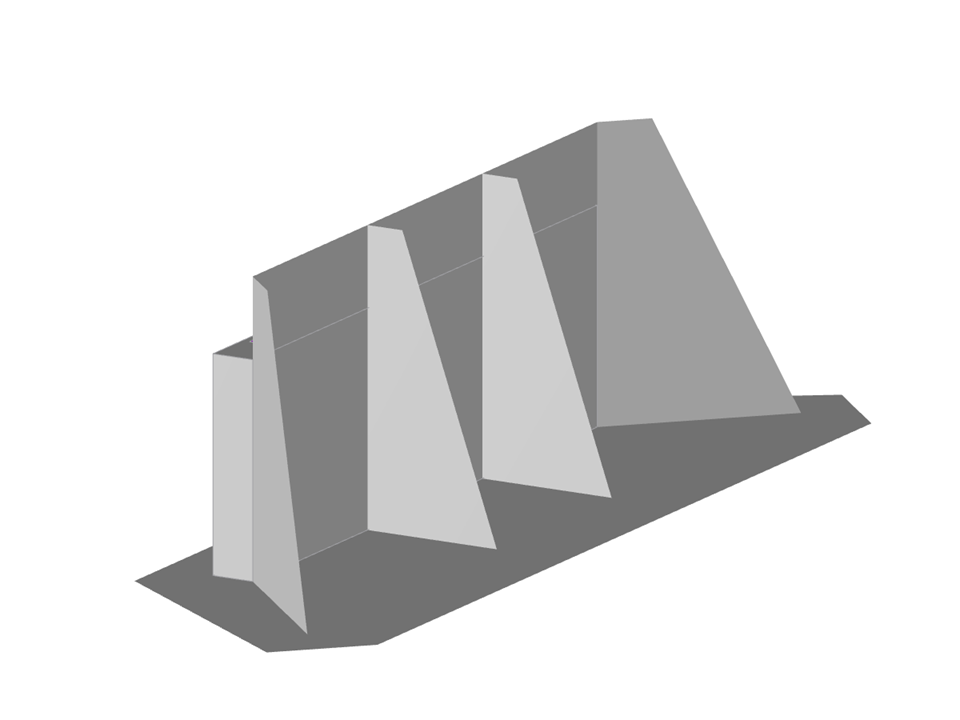

Parametrização da geometria do encontro de uma ponte em betão com contraventamentos, placa de fundação e cinco placas de apoio.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Pilar de ponte
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 73 |
| Número de linhas | 65 |
| Número de superfícies | 22 |
| Número de sólidos | 1 |
| Peso total | 250,949 t |
| Dimensões | 5,814 x 20,028 x 5,500 m |
| Versão do programa | 5.28.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Generalidades
Base de dados de conhecimento
Função do programa
![[EN] FAQ 005472](/pt/webimage/048372/3792404/Thumbnail.png?mw=350&hash=84dd05b02ec4823e4183a5ffc308ad414904eb5b)
![[EN] FAQ 005432](/pt/webimage/046866/3675556/Thumbnail.png?mw=350&hash=84dd05b02ec4823e4183a5ffc308ad414904eb5b)
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
