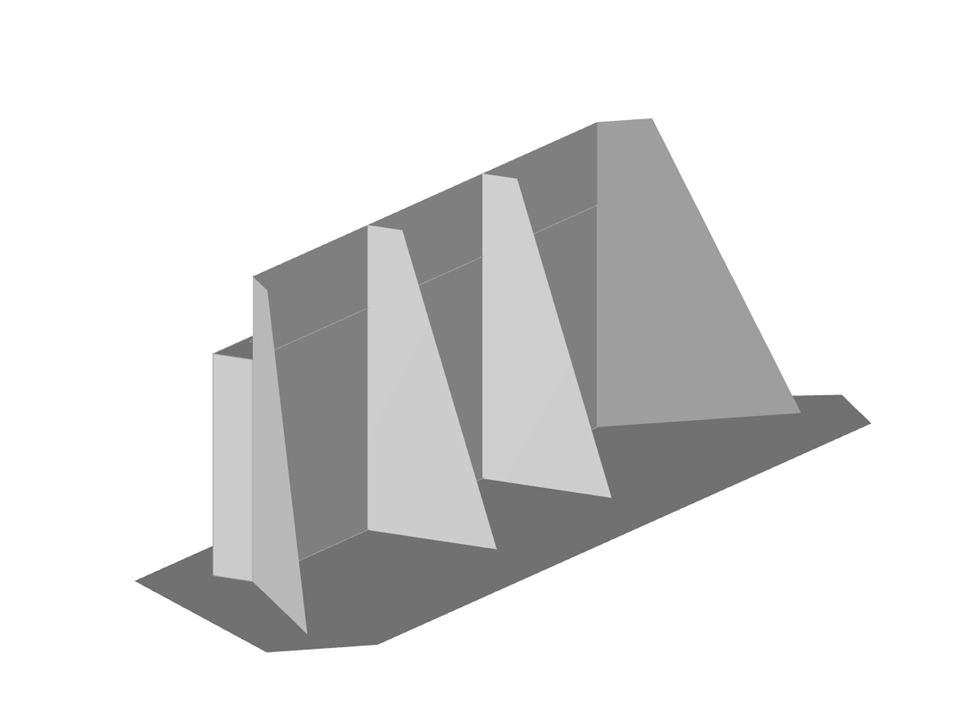

Parametrisierung der Geometrie eines Brückenwiderlagers aus Beton mit Strebepfeilern, Fundamentplatte und fünf Auflagerplatten.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Brückenwiderlager
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 73 |
| Anzahl Linien | 65 |
| Anzahl Flächen | 22 |
| Anzahl Volumenkörper | 1 |
| Gesamtgewicht | 250,949 t |
| Abmessungen | 5,814 x 20,028 x 5,500 m |
| Programmversion | 5.28.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
