Bloco paramétrico de uma viga de aço com aberturas e cargas.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

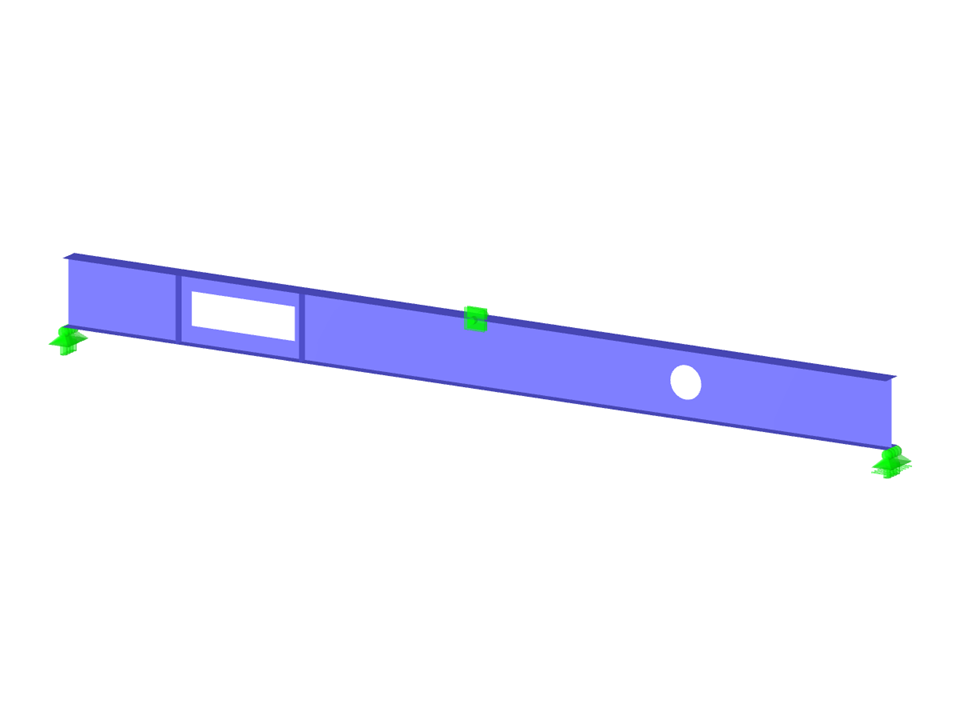

Viga metálica com aberturas
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 37 |
| Número de linhas | 40 |
| Número de superfícies | 11 |
| Número de casos de carga | 3 |
| Peso total | 0,587 t |
| Dimensões | 8,000 x 0,311 x 0,711 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
