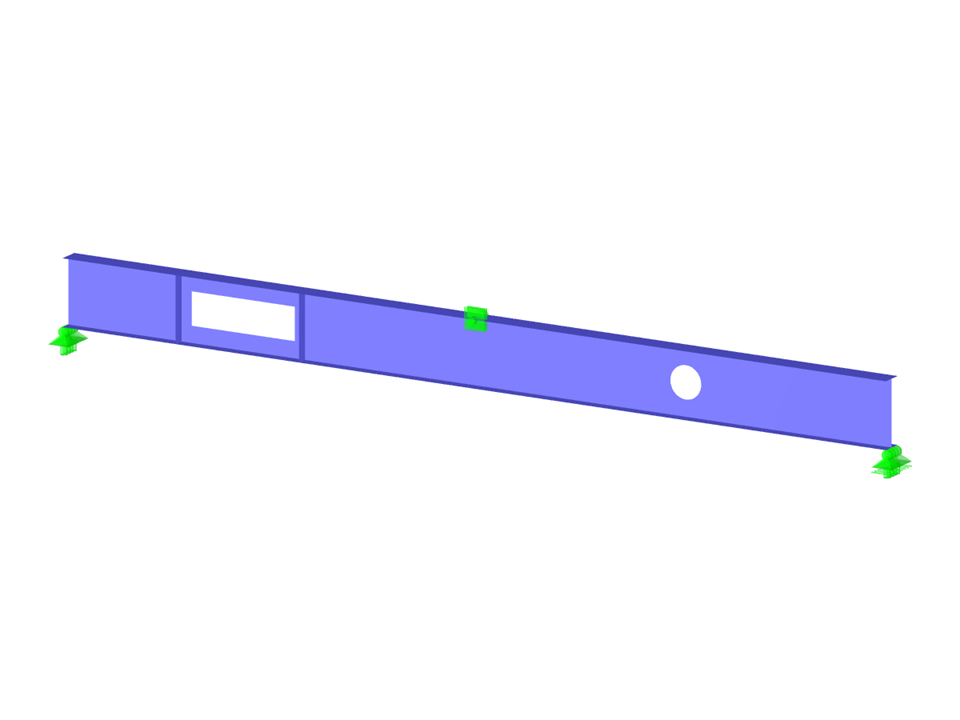

Bloc paramétrique d'une poutre en acier avec ouvertures et charges.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Poutre métallique avec ouvertures
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 37 |
| Nombre de lignes | 40 |
| Nombre de surfaces | 11 |
| Nombre de cas de charge | 3 |
| Poids total | 0,587 t |
| Cotation fonctionnelle | 8,000 x 0,311 x 0,711 m |
| Version du logiciel | 5.27.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
