Manual online do RFEM | 4.4 Superfícies

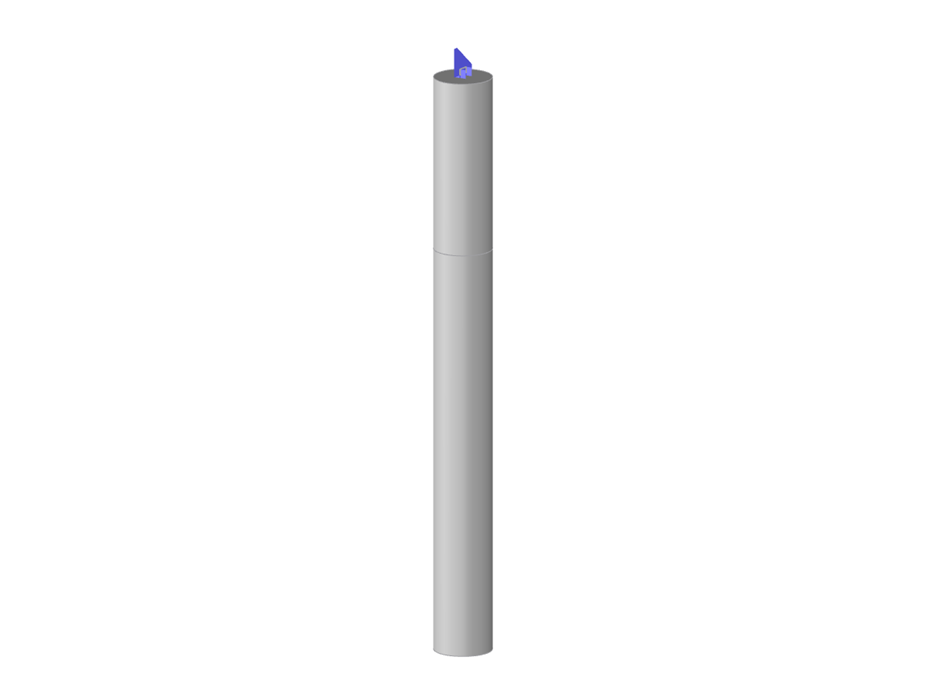

Parametrização completa de uma ancoragem de aço para mastro atirantado colocado numa estaca de betão.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ancoragem para mastro tirado
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 72 |
| Número de linhas | 76 |
| Número de superfícies | 38 |
| Número de sólidos | 4 |
| Peso total | 12,382 t |
| Dimensões | 2,609 x 2,604 x 11,355 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
