Instrukcja online programu RFEM | Powierzchnie

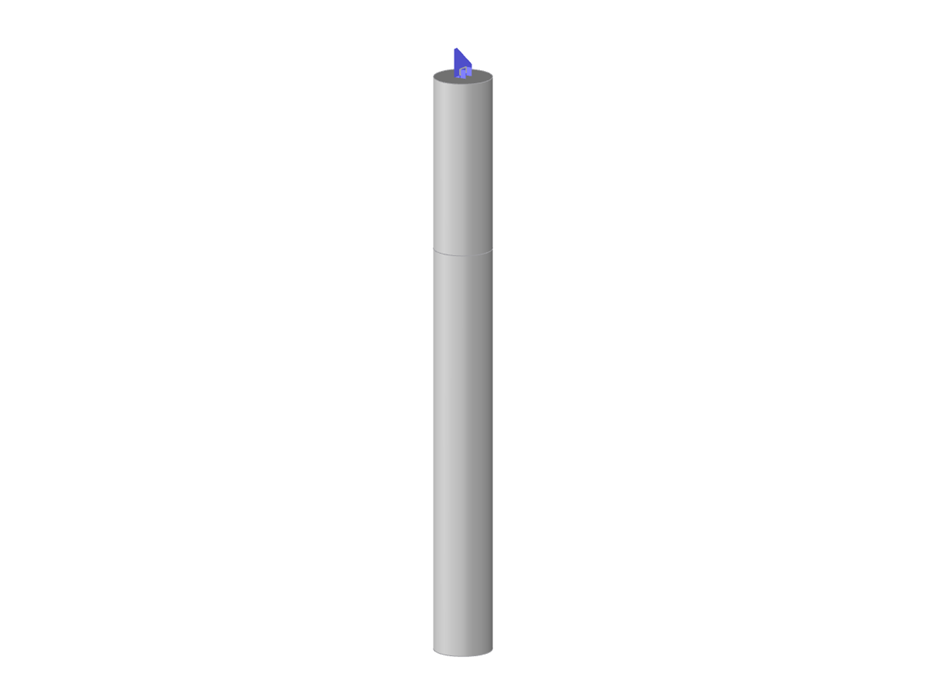

Pełna parametryzacja stalowej kotwy do masztu kablowego osadzonego na betonowym palu.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Kotwa do masztu wantowego
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 72 |
| Liczba linii | 76 |
| Liczba powierzchni | 38 |
| Ilość brył | 4 |
| Ciężar całkowity | 12,382 t |
| Wymiarowanie | 2,609 x 2,604 x 11,355 m |
| Wersja programu | 5.27.01 |
