Parametrização de edifícios de madeira laminada cruzada, incluindo cargas e vãos.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

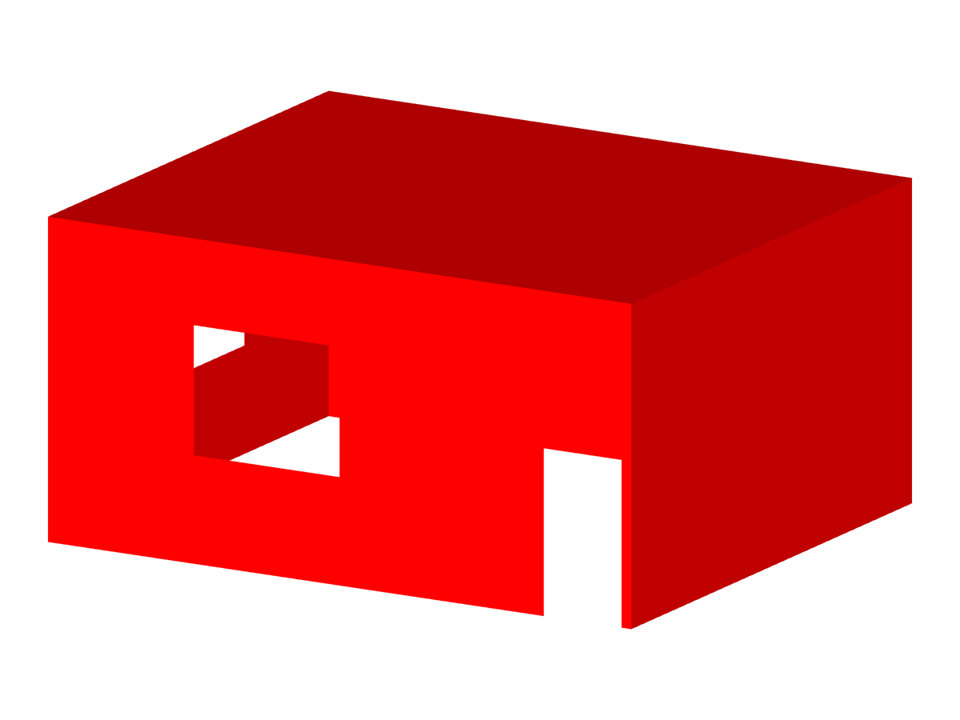

Edifício CLT
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 21 |
| Número de linhas | 25 |
| Número de superfícies | 5 |
| Dimensões | 6,000 x 5,000 x 3,000 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Generalidades
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
