Manuale RFEM Online | 4.4 Superfici
Parametrizzazione di un edificio in legno lamellare a strati incrociati, compresi i carichi e le campate.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

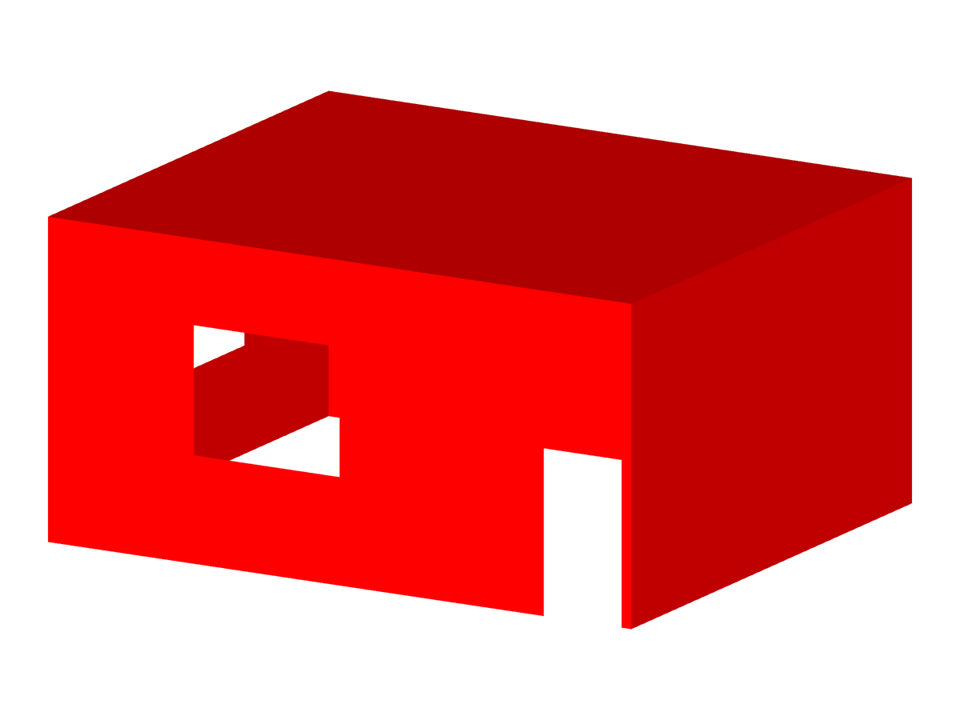

Edificio in XLAM
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 21 |
| Numero di linee | 25 |
| Numero di superfici | 5 |
| Dimensioni | 6.000 x 5.000 x 3.000 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Generale
Caratteristiche del prodotto
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Utilizzando il tipo di spessore "Pannello trave", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
