Parametrização da geometria de uma ponte metálica constituída por duas vigas reticuladas laterais (sistema Pratt) de altura variável, destinada a suportar um passadiço pedonal.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

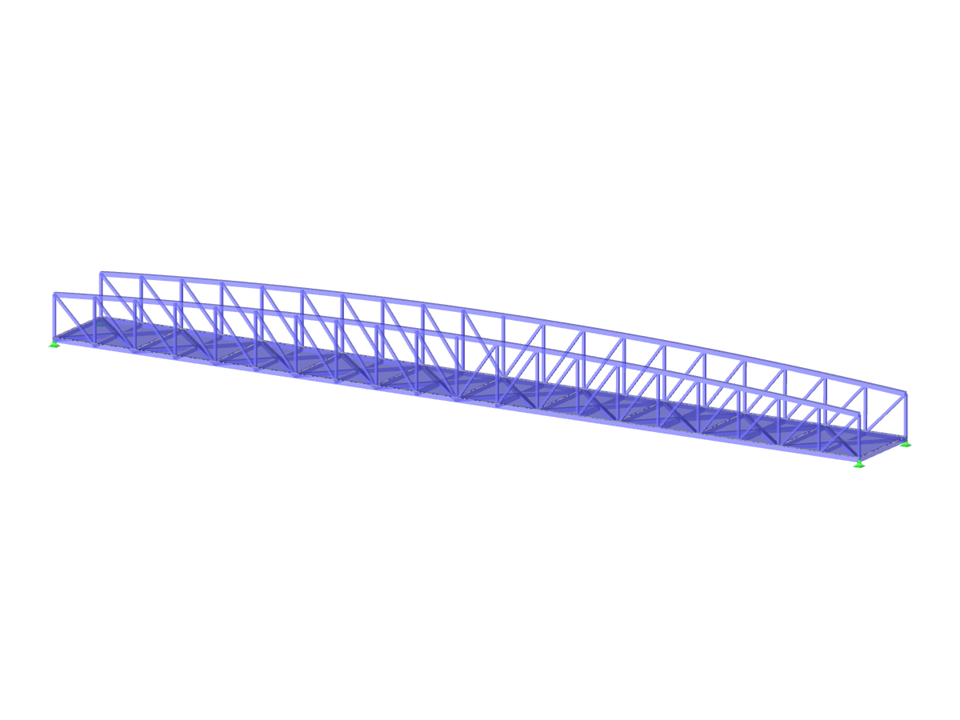

Ponte treliçada de Pratt
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 94 |
| Número de linhas | 149 |
| Número de barras | 127 |
| Número de superfícies | 10 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 4 |
| Peso total | 5,186 t |
| Dimensões (métricas) | 20,404 x 2,404 x 1,602 m |
| Dimensões (imperial) | 66.94 x 7.89 x 5.26 feet |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
