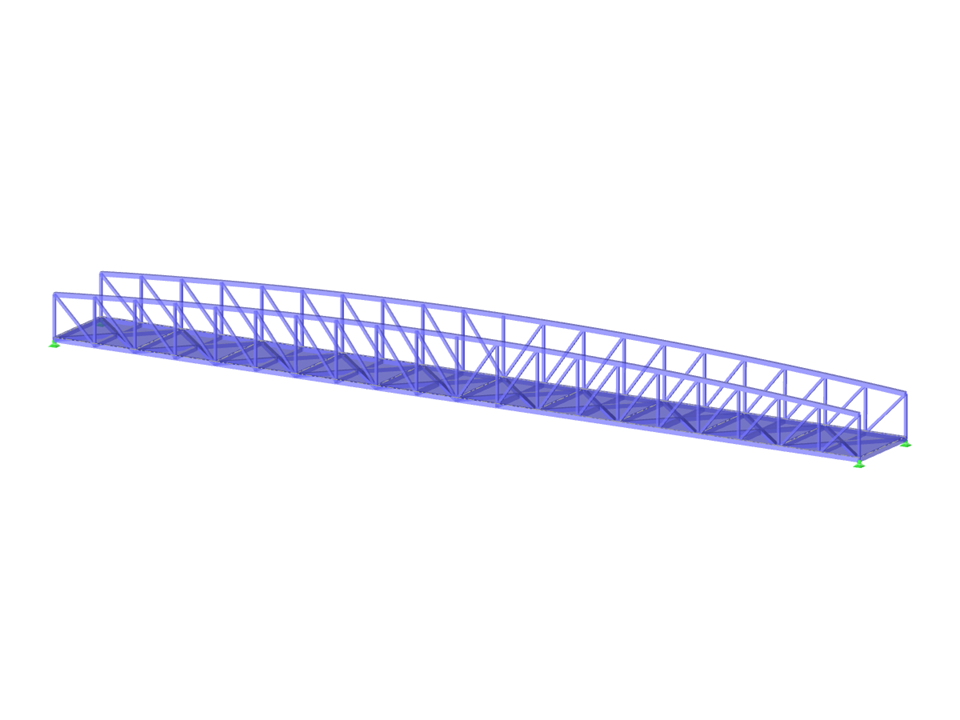

Parametrizzazione della geometria di un ponte metallico costituito da due travi reticolari laterali (sistema Pratt) di altezza variabile, destinate a sostenere una passerella pedonale.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Ponte di travatura reticolare Pratt
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 94 |
| Numero di linee | 149 |
| Numero di aste | 127 |
| Numero di superfici | 10 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 4 |
| Peso totale | 5,186 t |
| Dimensioni | 20.404 x 2.404 x 1.602 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
