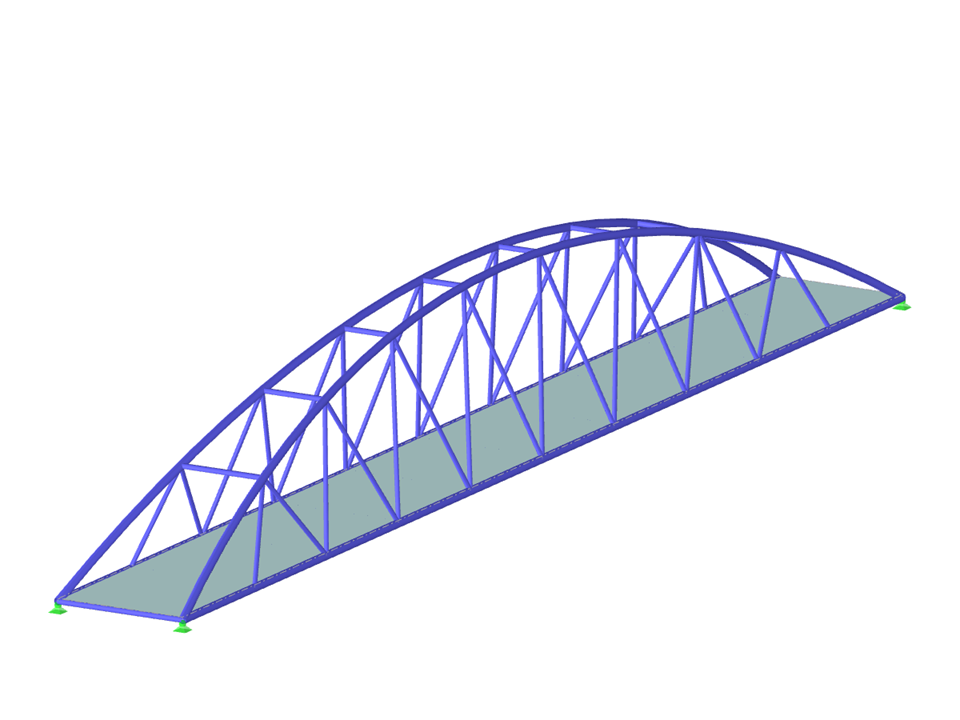

Parametrização da geometria de uma estrutura metálica destinada a suportar um passadiço pedonal.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ponte pedonal
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 60 |
| Número de linhas | 75 |
| Número de barras | 75 |
| Número de superfícies | 1 |
| Peso total | 7,757 t |
| Dimensões | 3,655 x 30,655 x 4,328 m |
| Versão do programa | 5.26.02 |
