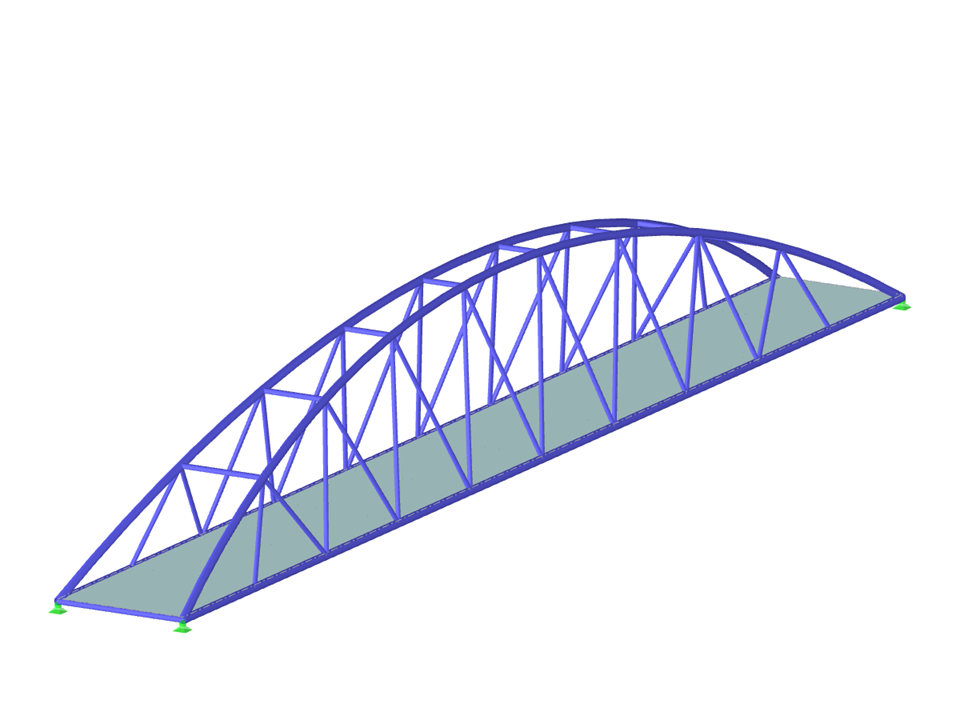

Parametrizzazione della geometria di una struttura metallica destinata a sostenere una passerella pedonale.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Passerella pedonale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 60 |
| Numero di linee | 75 |
| Numero di aste | 75 |
| Numero di superfici | 1 |
| Peso totale | 7,757 t |
| Dimensioni | 3.655 x 30.655 x 4.328 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
