Parametrização da geometria de uma secção de torre triangulada de aço com contraventamentos horizontais e em cruz.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

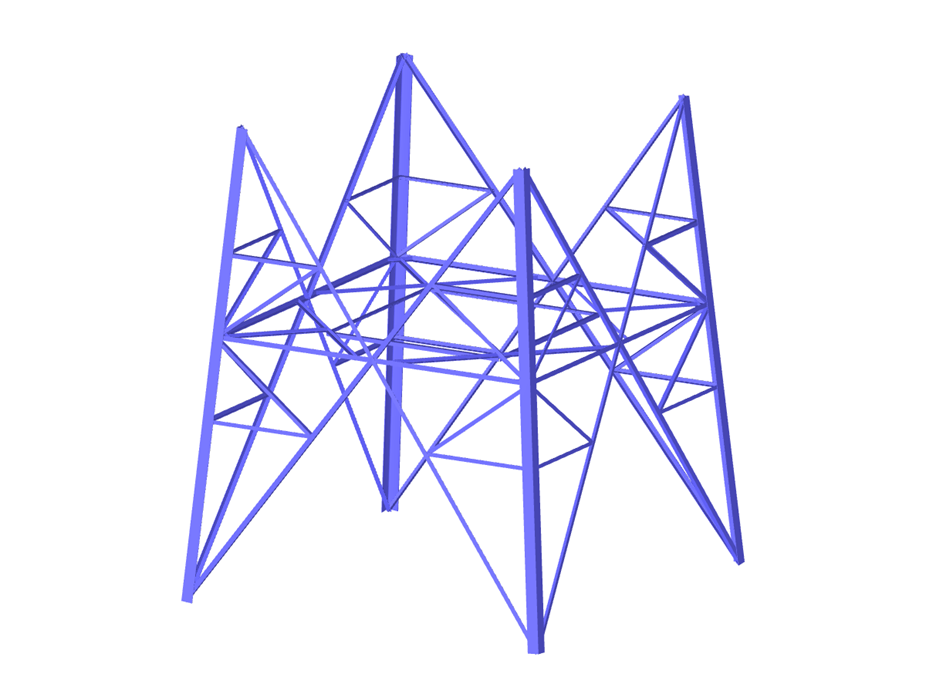

Secção da torre triangulada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 64 |
| Número de linhas | 68 |
| Número de barras | 68 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 1,356 t |
| Dimensões | 5,000 x 5,000 x 6,000 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
