Manuale RFEM Online | 4.4 Superfici
Parametrizzazione della geometria di una sezione di una torre a traliccio in acciaio con controvento orizzontale e trasversale.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

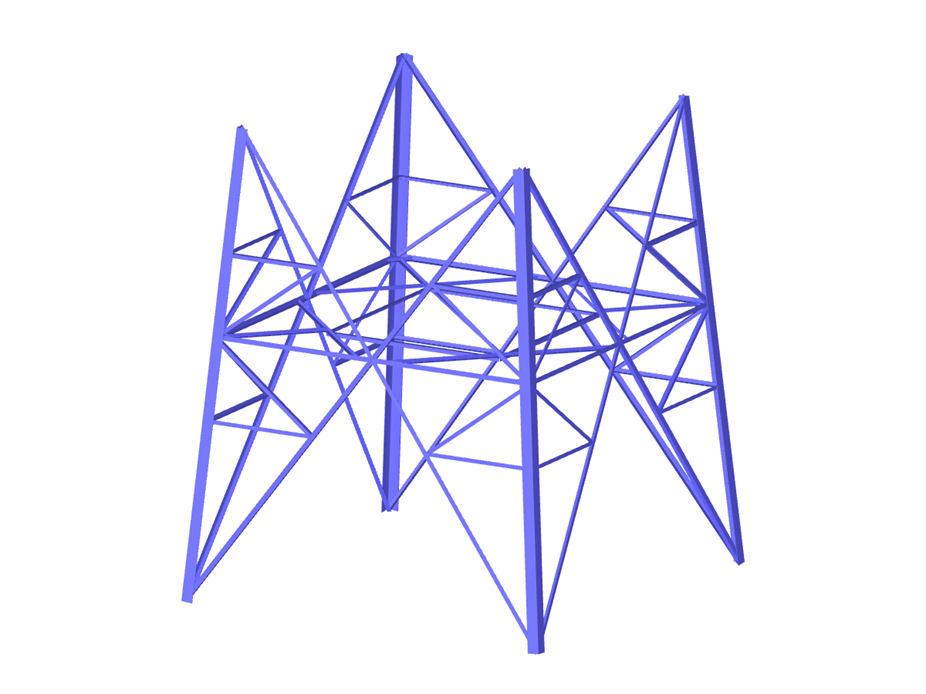

Sezione della torre a traliccio
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 64 |
| Numero di linee | 68 |
| Numero di aste | 68 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 1,356 t |
| Dimensioni | 5.000 x 5.000 x 6.000 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Progetto cliente
