Parametrização completa da geometria do tanque de betão, incluindo cargas axiais.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

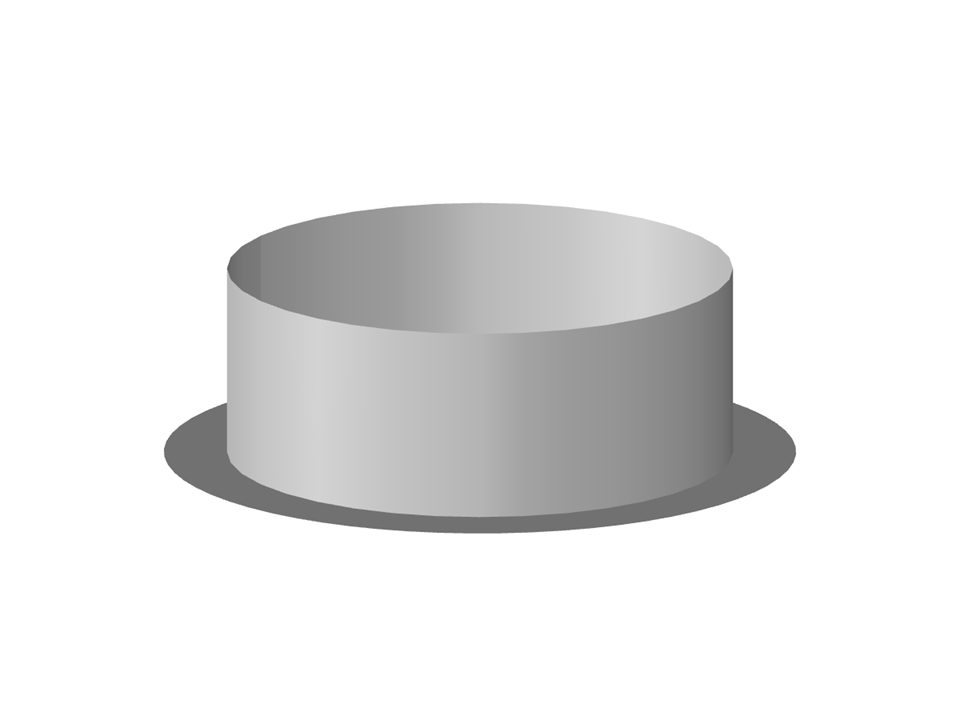

Tanque de betão circular
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 9 |
| Número de linhas | 4 |
| Número de superfícies | 3 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 14 |
| Número de combinações de resultados | 2 |
| Peso total | 66,131 t |
| Dimensões | 14,617 x 14,573 x 9,617 m |
| Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
