Vollständige Parametrisierung der Geometrie des Betonbehälters inklusive Schublasten.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

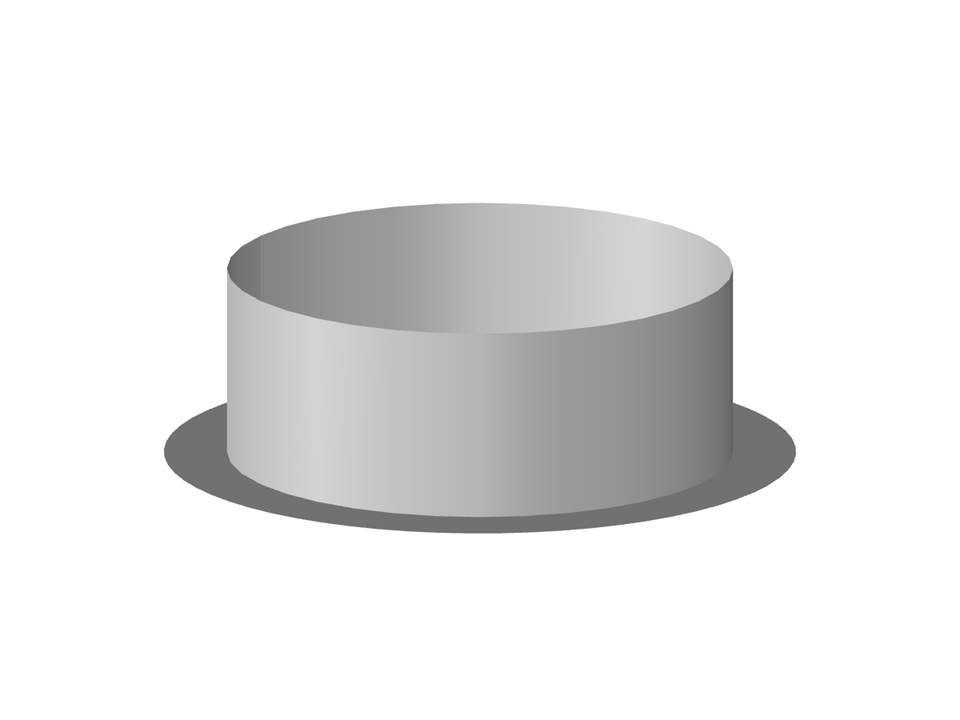

Kreisförmiger Betonbehälter
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 9 |
| Anzahl Linien | 4 |
| Anzahl Flächen | 3 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 14 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 66,131 t |
| Abmessungen | 14,617 x 14,573 x 9,617 m |
| Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
